Кварцевый часовой механизм Hermle W2100-001

Кварцевый часовой механизм Hermle W2100-001

На складе
Рейтинг:

На складе 306
306р.
1-9 шт. 10-99 шт. от 100 шт.
306р. 245р. 184р.

  • Производитель: Hermle
  • Артикул: W2100-001
  • Артикул: W2100-001

Доставка
Оплата
Гарантия
Возврат

Основные характеристики Все характеристики
Высота оси стрелок: 11мм
Толщина циферблата: до 4мм
Точность хода: +/-1 секунда в сутки
Токопотребление: 135мкА
Способ крепления: центральная гайка

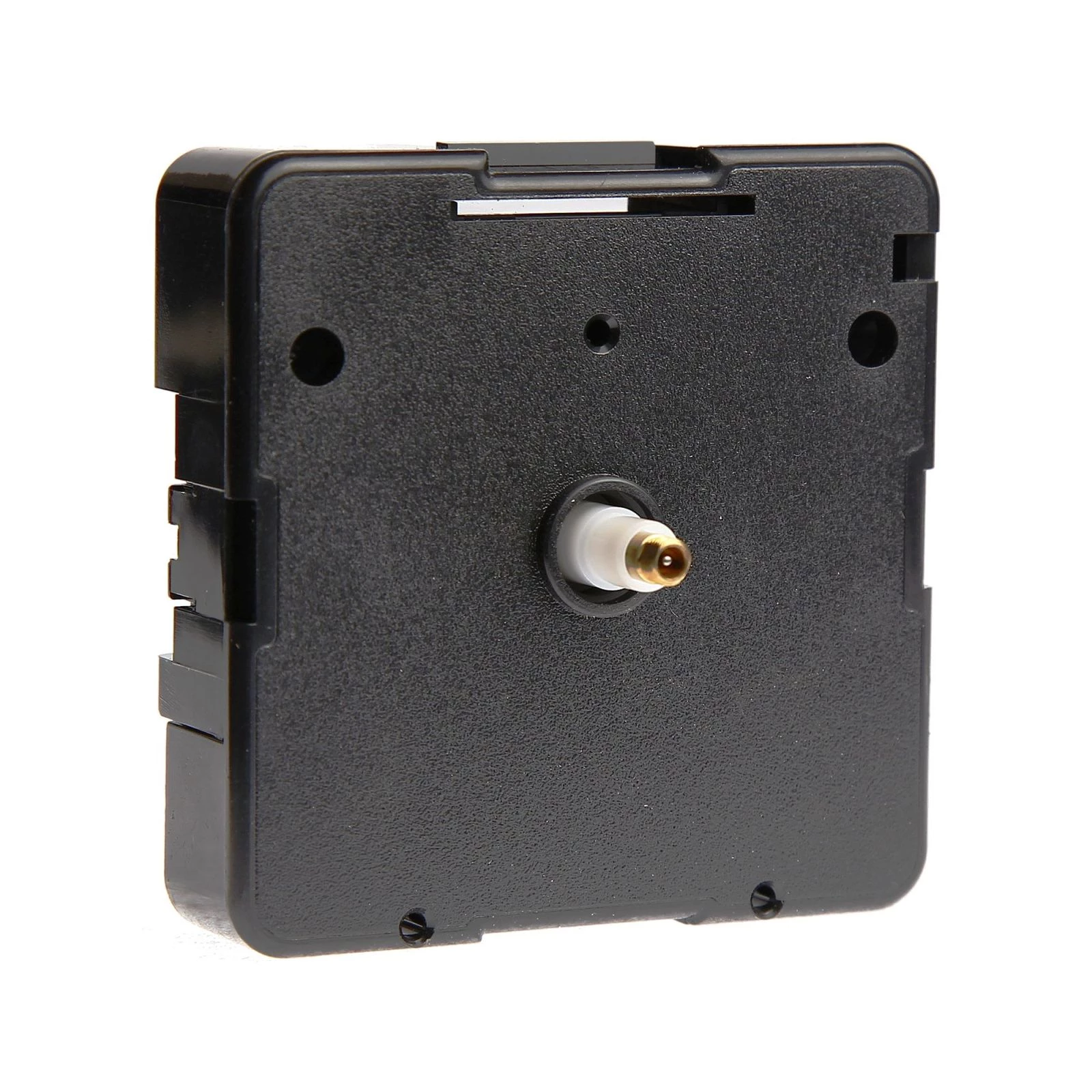

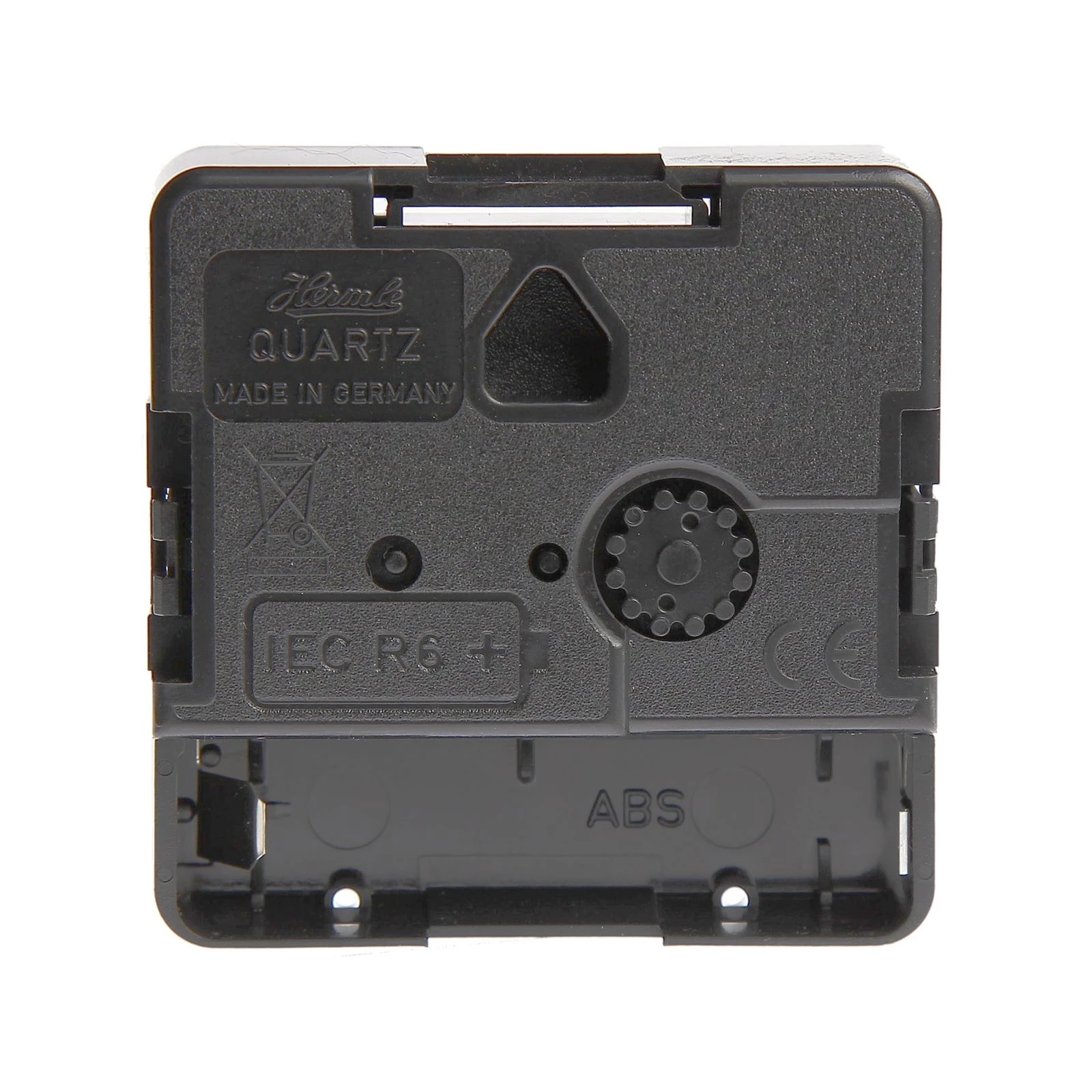

Кварцевый часовой механизм Hermle W2100-001 с высотой оси стрелок 11мм.

  • Подходит для установки на основание толщиной до 4мм.
  • Практически бесшумный дискретный ход.
  • Очень низкое токопотребление.
  • Механизм комплектуется металлической петлей для подвешивания, резиновой прокладкой, центральной гайкой и гайкой для крепления стрелок.
  • Обратите внимание, что комплектующие необходимо выбрать.
  • Стрелки можно приобрести отдельно.
  • Высокое качество изготовления подтверждается маркировкой "Made in Germany".
  • Сделано в Германии.
Основные
Высота оси стрелок
11мм
Толщина циферблата
до 4мм
Точность хода
+/-1 секунда в сутки
Токопотребление
135мкА
Способ крепления
центральная гайка
Срок службы батарейки
около 20 месяцев (LR6)
Рабочее напряжение
1,2 - 1,7В
Диапазон рабочих температур
от -5С до +50С

Нет отзывов об этом товаре.

Написать отзыв
Пожалуйста авторизуйтесь или зарегистрируйтесь для просмотра

Обобщенный эскиз кварцевого механизма Hermle/UTS с крепежными элементами

Рисунок 1

Эскиз механизма с крепежными элементами (см. рисунок)

  1. Механизм
  2. Ось для крепления стрелок
  3. Резиновая прокладка
  4. Центральная гайка
  5. Гайка для крепления стрелок

* батарейки в комплект не входят;

* возможно крепление механизма к циферблату с помощью "саморезов" (м8х0,75) вворачивающихся в имеющиеся на корпусе механизма штатные отверстия.

Для определения необходимого Вам крепежа воспользуйтесь приведенной ниже справочной информацией

  1. Резиновая прокладка.

Подбирается в зависимости от материала, используемого для изготовления циферблата.

Толщина прокладки Артикул
0,2мм

Е027-04130

1мм

Е027-04150

2мм

Е027-04370

3мм

Е027-04160

2. Зная суммарную толщину Вашего циферблата и выбранной прокладки, подберите необходимую длину "С" центральной гайки для крепления механизма к циферблату, а также выберите нужный Вам цвет гайки.

Центральная гайка

Суммарная толщина циферблата и прокладки, мм Длина "С", мм Цвет центральной гайки
стальной желтый черный
до 2 3,9 Е007-099701 Е007-099702 Е007-099703
до 3 5 Е007-099801 Е007-099802 Е007-099803
2-5 7 Е007-099901 Е007-099902 Е007-099903
4-7 9 Е007-100001 Е007-100002 Е007-100003
6-9 11 Е007-100101 Е007-100102 Е007-100103
8-11 13 Е007-100201 Е007-100202 Е007-100203
10-13 15 Е007-100301 Е007-100302 Е007-100303
16-19 21 Е007-100501 Е007-100502

3. Механизм может иметь различную длину "А" оси для крепления стрелок (см. рисунок 2).
Зная длину "С" выбранной Вами гайки крепления механизма к циферблату, подберите подходящий Вам по длине "А" вариант механизма. Рисунок 2

Артикул Длина "А" ,мм Длина "С", мм
W2100-001 11 не более 4
W2100-002 16,2 не более 9
W2100-003 20,1 не более 13
W2100-004 26 не более 19

4. Гайка для крепления стрелок бывает двух видов: с отверстием — для часов с секундной стрелкой, или без отверстия — для часов без секундной стрелки.

Артикул Назначение Цвет
Е008-005101 без секундной стрелки серебристый
Е008-005102 без секундной стрелки желтый
Е008-005103 без секундной стрелки черный
Е008-005001 с секундной стрелкой серебристый
Е008-005002 с секундной стрелкой желтый
Е008-005003 с секундной стрелкой черный

Итак, для установки кварцевого часового механизма Hermle/UTS/Junghans, с посадкой стрелок euroshaft, нам потребуется:

  • Часовой механизм
  • Петля для подвешивания (если нужна)
  • Резиновая прокладка
  • Центральная гайка
  • Гайка для крепления стрелок
  • Набор стрелок (часовая, минутная и, если надо, секундная)
  • Корпус/циферблат
  1. Сперва необходимо определиться, нужна ли Вам петля для подвешивания на механизме или нет. Если часы тяжелые (более 2кг) или если у Вас толстый корпус и Вам придется "утапливать"в нем механизм, то в этом случае лучше сделать подвес непосредственно на корпусе. Во всех остальных случаях можно воспользоваться петлей для подвешивания - просто вставьте её с обратной стороны механизма в прорезь, расположенную в верхней части механизма.

  2. Следующим шагом надеваем на ось резиновую прокладку.

  3. После этого вставляем механизм в корпус/нанизываем циферблат на ось стрелок.

  4. Вставляем центральную гайку и фиксируем механизм на основании/циферблате.

  5. Далее приступаем к установке стрелок. Сперва часовая - её надеваем на белую пластиковую ось.

  6. Затем минутную. Тут есть ньюанс - посадка euroshaft, которую используют немцы, отличается от обычных круглых и имеет форму усеченного, с двух сторон, круга. Необходимо совместить отверстия на минутной оси и стрелке, тогда минутная стрелка сядет на ось.

  7. Следующим шагом надо закрепить минутную стрелку при помощи гайки. Если Вы не используете секундную стрелку, то это будет гайка без отверстия - она будет выполнять роль заглушки и в этом случае это последний шаг сборки.



    Если же Вы будете ставить секундную стрелку, то Вам необходима гайка с отверстием.



  8. После этого устанавливаем секундную стрелку - просто насадив её на секундную ось. Всё, сборка закончена.
