Кварцевый часовой механизм Hermle W2200-001

В наличии на складе
Бренд: Hermle
Артикул: W2200-001
Основные характеристики
Высота оси стрелок 11мм
Толщина циферблата до 4мм
Все характеристики
Гайка для крепления стрелок, без отверстия, желтая
Гайка для крепления стрелок, без отверстия, стальная
Гайка для крепления стрелок, без отверстия, черная
Гайка для крепления стрелок, с отверстием, желтая
Гайка для крепления стрелок, с отверстием, стальная
Гайка для крепления стрелок, с отверстием, черная
Резиновая прокладка, 0,2мм
Резиновая прокладка, 1мм
Резиновая прокладка, 2мм
Резиновая прокладка, 3мм
Центральная гайка, 5мм, желтая
Центральная гайка, 5мм, стальная
Центральная гайка, 5мм, черная
Центральная гайка, 7мм, желтая
Центральная гайка, 7мм, стальная
Центральная гайка, 7мм, черная

Кварцевый часовой механизм Hermle W2200-001 с подвесом для маятника, высотой оси стрелок 11мм и дискретным ходом

Дискретный ход механизма

Анимация дискретного хода секундной стрелки

Дискретный — это самый распространенный и, как правило, самый недорогой вид механизма. У дискретного механизма секундная стрелка совершает полный оборот за 60 шагов, из-за чего мы отчетливо видим её прерывистое движение.

Такие механизмы ещё называют «тикающими», так как они могут издавать характерный звук при работе.

  • Подходит для установки на циферблат толщиной до 4мм.
  • Практически бесшумный дискретный ход.
  • Очень низкое токопотребление.
  • Ограничения для маятника: вес не более 80гр, длина не более 60см.
  • Механизм комплектуется необходимым крепежом: резиновой прокладкой, центральной гайкой и гайкой для крепления стрелок .
  • Обратите внимание, что комплектующие необходимо выбрать.
  • Стрелки можно приобрести отдельно.
  • Высокое качество изготовления подтверждается маркировкой "Made in Germany".
Сделано в Германии
Основные
Высота оси стрелок
11мм
Толщина циферблата
до 4мм
Точность хода
+/-1 секунда в сутки
Токопотребление
160мкА
Срок службы батарейки
около 15 месяцев (LR6)
Крепление к циферблату
центральная гайка
Рабочее напряжение
1,2 - 1,7В
Диапазон рабочих температур
от -5С до +50С

Обобщенный эскиз кварцевого механизма Hermle / UTS

Инструкция и таблица подбора оригинальных крепежных элементов

Схема механизма Hermle
  • 1 Механизм
  • 2 Ось для крепления стрелок
  • 3 Резиновая прокладка
  • 4 Центральная гайка
  • 5 Гайка для крепления стрелок
Обратите внимание:
  • Батарейки в комплект поставки не входят.
  • Возможно крепление механизма к циферблату с помощью саморезов (М8х0,75), вворачиваемых в штатные отверстия корпуса.

Используйте пошаговое руководство ниже для правильного выбора комплектующих:

Шаг 1 Резиновая прокладка

Толщина прокладки подбирается в зависимости от материала и структуры циферблата.

Толщина прокладки Артикул для заказа
0,2 мм Е027-04130
1,0 мм Е027-04150
2,0 мм Е027-04370
3,0 мм Е027-04160
Шаг 2 Центральная гайка

Вычислите суммарную толщину Вашего циферблата и выбранной на Шаге 1 резиновой прокладки.

На основе этой суммы выберите необходимую длину гайки «С» и требуемый цвет покрытия:

Центральная гайка
Суммарная толщина
(циферблат + прокладка), мм		 Длина «С», мм Артикул в зависимости от цвета
Стальной Желтый Черный
до 2 3,9 Е007-099701 Е007-099702 Е007-099703
до 3 5,0 Е007-099801 Е007-099802 Е007-099803
2 – 5 7,0 Е007-099901 Е007-099902 Е007-099903
4 – 7 9,0 Е007-100001 Е007-100002 Е007-100003
6 – 9 11,0 Е007-100101 Е007-100102 Е007-100103
8 – 11 13,0 Е007-100201 Е007-100202 Е007-100203
10 – 13 15,0 Е007-100301 Е007-100302 Е007-100303
16 – 19 21,0 Е007-100501 Е007-100502 —
Шаг 3 Длина оси механизма
Длина оси механизма

Кварцевые механизмы выпускаются с различной длиной оси стрелок «А».

Зная длину гайки «С» (из Шага 2), подберите подходящую модификацию механизма:

Артикул механизма Длина «А», мм Длина «С» (гайка)
W2100-001 11,0 не более 4 мм
W2100-002 16,2 не более 9 мм
W2100-003 20,1 не более 13 мм
W2100-004 26,0 не более 19 мм
Шаг 4 Гайка крепления стрелок

Тип финальной гайки зависит от наличия секундной стрелки в Ваших часах:

Артикул Конструктивные особенности Цвет
Е008-005101 без секундной стрелки (закрытая) Серебристый
Е008-005102 без секундной стрелки (закрытая) Желтый
Е008-005103 без секундной стрелки (закрытая) Черный
Е008-005001 с секундной стрелкой (с отверстием) Серебристый
Е008-005002 с секундной стрелкой (с отверстием) Желтый
Е008-005003 с секундной стрелкой (с отверстием) Черный

Установка кварцевого механизма Hermle/UTS/Junghans

Пошаговая инструкция по сборке часов с посадкой стрелок euroshaft

Компоненты механизма

Комплектация Необходимые компоненты

Итак, для установки кварцевого часового механизма Hermle/UTS/Junghans, с посадкой стрелок euroshaft, нам потребуется:

  • Часовой механизм
  • Петля для подвешивания (если нужна)
  • Резиновая прокладка
  • Центральная гайка
  • Гайка для крепления стрелок
  • Набор стрелок (часовая, минутная и, если надо, секундная)
  • Корпус/циферблат
Шаг 1 Петля для подвешивания

Сперва необходимо определиться, нужна ли Вам петля для подвешивания на механизме или нет. Если часы тяжелые (более 2кг) или если у Вас толстый корпус и Вам придется "утапливать" в нем механизм, то в этом случае лучше сделать подвес непосредственно на корпусе. Во всех остальных случаях можно воспользоваться петлей для подвешивания - просто вставьте её с обратной стороны механизма в прорезь, расположенную в верхней части механизма.

Установка петли
Шаг 2 Установка резиновой прокладки

Следующим шагом надеваем на ось резиновую прокладку.

Резиновая прокладка
Шаг 3 Установка механизма в корпус

После этого вставляем механизм в корпус/нанизываем циферблат на ось стрелок.

Установка в корпус
Шаг 4 Фиксация центральной гайкой

Вставляем центральную гайку и фиксируем механизм на основании/циферблате.

Центральная гайка
Шаг 5 Установка часовой стрелки

Далее приступаем к установке стрелок. Сперва часовая - её надеваем на белую пластиковую ось.

Часовая стрелка
Шаг 6 Установка минутной стрелки

Затем минутную. Тут есть нюанс - посадка euroshaft, которую используют немцы, отличается от обычных круглых и имеет форму усеченного, с двух сторон, круга. Необходимо совместить отверстия на минутной оси и стрелке, тогда минутная стрелка сядет на ось.

Минутная стрелка
Шаг 7 Крепление минутной стрелки

Следующим шагом надо закрепить минутную стрелку при помощи гайки. Если Вы не используете секундную стрелку, то это будет гайка без отверстия - она будет выполнять роль заглушки и в этом случае это последний шаг сборки.

Гайка без отверстия
Важно: Если же Вы будете ставить секундную стрелку, то Вам необходима гайка с отверстием.
Гайка с отверстием
Шаг 8 Установка секундной стрелки

После этого устанавливаем секундную стрелку - просто насадив её на секундную ось. Всё, сборка закончена.

Секундная стрелка
Готово! Ваш часовой механизм полностью собран и готов к работе.

Подходят к данному товару

  • Часовые/минутные стрелки
  • Секундные стрелки
  • Аксессуары

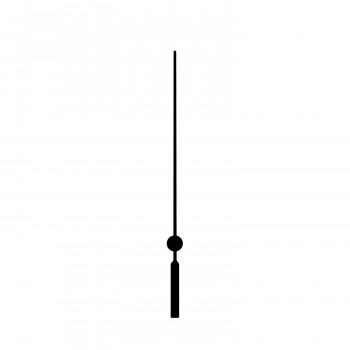

Секундная стрелка Sec. 125 black (83мм)

Артикул: sec. 125 black

Секундная стрелка Sec. 125 black (83мм)
83
1-9 шт. от 10 шт. от 100 шт.
70р. 56р. 42р.
Секундная стрелка Sec. B black (80мм)

Артикул: sec. B black

Секундная стрелка Sec. B black (80мм)
80
1-9 шт. от 10 шт. от 100 шт.
59р. 47р. 35р.

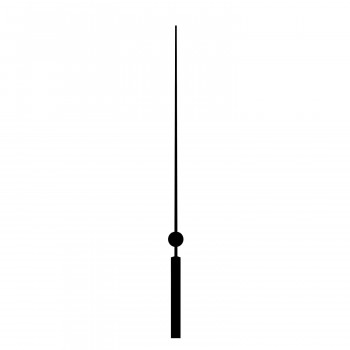

Секундная стрелка Sec. D black (123мм)

Артикул: sec. D black

Секундная стрелка Sec. D black (123мм)
123
1-9 шт. от 10 шт. от 100 шт.
110р. 88р. 66р.

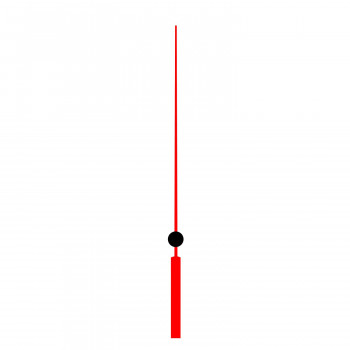

Секундная стрелка Sec. D red (123мм)

Артикул: sec. D red

Секундная стрелка Sec. D red (123мм)
123
1-9 шт. от 10 шт. от 100 шт.
110р. 88р. 66р.
Секундная стрелка Sec. G black (110мм)

Артикул: sec. G black

Секундная стрелка Sec. G black (110мм)
110
1-9 шт. от 10 шт. от 100 шт.
75р. 60р. 45р.
Секундная стрелка Sec. G red (110мм)

Артикул: sec. G red

Секундная стрелка Sec. G red (110мм)
110
1-9 шт. от 10 шт. от 100 шт.
75р. 60р. 45р.
Секундная стрелка Sec. G1 black (110мм)

Артикул: sec. G1 black

Секундная стрелка Sec. G1 black (110мм)
110
1-9 шт. от 10 шт. от 100 шт.
75р. 60р. 45р.
Секундная стрелка Sec. G1 red (110мм)

Артикул: sec. G1 red

Секундная стрелка Sec. G1 red (110мм)
110
1-9 шт. от 10 шт. от 100 шт.
75р. 60р. 45р.
Секундная стрелка Sec. Plastic red (67мм)

Артикул: sec. Plastic red

Секундная стрелка Sec. Plastic red (67мм)
67
1-9 шт. от 10 шт. от 100 шт.
12р. 10р. 7р.
Секундная стрелка 30-0729-0000 red (80мм)

Артикул: 30-0729-0000 red

Секундная стрелка 30-0729-0000 red (80мм)
80
1-9 шт. от 10 шт. от 100 шт.
114р. 91р. 68р.
Секундная стрелка 30-6571-0010 (60мм)

Артикул: 30-6571-0010

Секундная стрелка 30-6571-0010 (60мм)
60
1-9 шт. от 10 шт. от 100 шт.
23р. 18р. 14р.
Секундная стрелка 30-6571-0020 (60мм)

Артикул: 30-6571-0020

Секундная стрелка 30-6571-0020 (60мм)
60
1-9 шт. от 10 шт. от 100 шт.
23р. 18р. 14р.
Секундная стрелка E215-09830 (78мм)

Артикул: 47 black

Секундная стрелка E215-09830 (78мм)
78
1-9 шт. от 10 шт. от 100 шт.
31р. 25р. 19р.
Секундная стрелка Sec. A black (70мм)

Артикул: sec. A black

Секундная стрелка Sec. A black (70мм)
70мм
1-9 шт. от 10 шт. от 100 шт.
70р. 56р. 42р.
Секундная стрелка Sec. A red (70мм)

Артикул: sec. A red

Секундная стрелка Sec. A red (70мм)
70мм
1-9 шт. от 10 шт. от 100 шт.
70р. 56р. 42р.

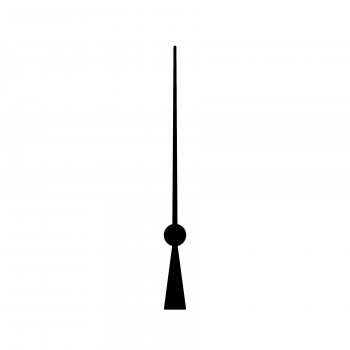

Секундная стрелка Sec. 60 black (60мм)

Артикул: sec. 60 black

Секундная стрелка Sec. 60 black (60мм)
60мм
1-9 шт. от 10 шт. от 100 шт.
55р. 44р. 33р.
Секундная стрелка Sec. 60 gold (60мм)

Артикул: sec. 60 gold

Секундная стрелка Sec. 60 gold (60мм)
60мм
1-9 шт. от 10 шт. от 100 шт.
55р. 44р. 33р.
Секундная стрелка Sec. 60 red (60мм)

Артикул: sec. 60 red

Секундная стрелка Sec. 60 red (60мм)
60мм
1-9 шт. от 10 шт. от 100 шт.
55р. 44р. 33р.

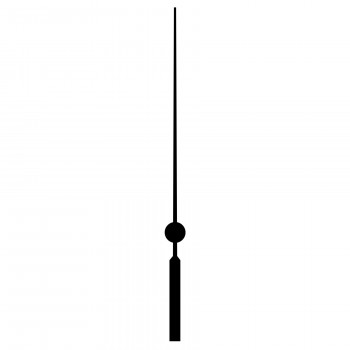

Секундная стрелка Sec. 90 black (90мм)

Артикул: sec. 90 black

Секундная стрелка Sec. 90 black (90мм)
90мм
1-9 шт. от 10 шт. от 100 шт.
77р. 62р. 46р.

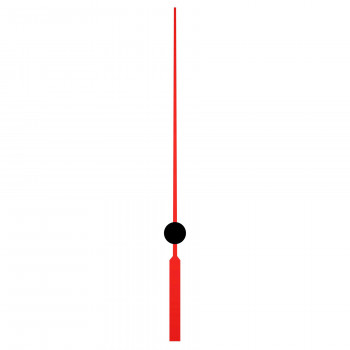

Секундная стрелка Sec. 90 red (90мм)

Артикул: sec. 90 red

Секундная стрелка Sec. 90 red (90мм)
90мм
1-9 шт. от 10 шт. от 100 шт.
77р. 62р. 46р.

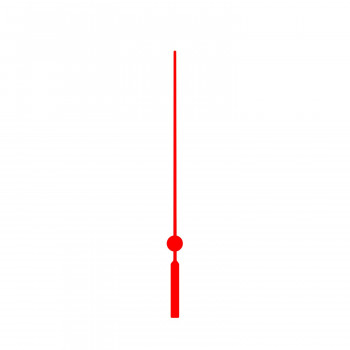

Секундная стрелка Sec. 125 red (83мм)

Артикул: sec. 125 red

Секундная стрелка Sec. 125 red (83мм)
83
1-9 шт. от 10 шт. от 100 шт.
70р. 56р. 42р.

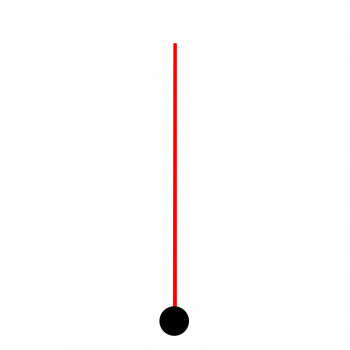

Секундная стрелка Sec. B red (80мм)

Артикул: sec. B red

Секундная стрелка Sec. B red (80мм)
80
1-9 шт. от 10 шт. от 100 шт.
59р. 47р. 35р.
Секундная стрелка Sec. Plastic black (67мм)

Артикул: sec. Plastic black

Секундная стрелка Sec. Plastic black (67мм)
67
1-9 шт. от 10 шт. от 100 шт.
12р. 10р. 7р.
Секундная стрелка 310171 (75мм)

Артикул: 310171 red

Секундная стрелка 310171 (75мм)
75
1-9 шт. от 10 шт. от 100 шт.
28р. 22р. 17р.
Секундная стрелка 003 red (93мм)

Артикул: 003 red

Секундная стрелка 003 red (93мм)
93
1-9 шт. от 10 шт. от 100 шт.
13р. 10р. 8р.
Секундная стрелка 003 white (93мм)

Артикул: 003 white

Секундная стрелка 003 white (93мм)
93
1-9 шт. от 10 шт. от 100 шт.
13р. 10р. 8р.
Секундная стрелка 30-0729-0000 black (80мм)

Артикул: 30-0729-0000 black

Секундная стрелка 30-0729-0000 black (80мм)
80
1-9 шт. от 10 шт. от 100 шт.
125р. 100р. 75р.
Секундная стрелка 30-6789-0010 (85мм)

Артикул: 30-6789-0010

Секундная стрелка 30-6789-0010 (85мм)
85
1-9 шт. от 10 шт. от 100 шт.
36р. 29р. 22р.
Секундная стрелка 30-6789-0020 (85мм)

Артикул: 30-6789-0020

Секундная стрелка 30-6789-0020 (85мм)
85
1-9 шт. от 10 шт. от 100 шт.
31р. 25р. 19р.

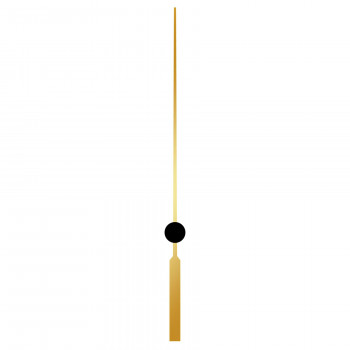

Секундная стрелка Sec. 90 gold (90мм)

Артикул: sec. 90 gold

Секундная стрелка Sec. 90 gold (90мм)
90мм
1-9 шт. от 10 шт. от 100 шт.
77р. 62р. 46р.
Маятник №18, 300-75мм

Артикул: №18

Маятник №18, 300-75мм
1-9 шт. от 10 шт. от 100 шт.
790р. 632р. 474р.
Маятник №32, 330-88мм

Артикул: №32

Маятник №32, 330-88мм
1-9 шт. от 10 шт. от 100 шт.
696р. 557р. 418р.
Маятник №33, 350-88мм

Артикул: №33

Маятник №33, 350-88мм
1-9 шт. от 10 шт. от 100 шт.
508р. 406р. 305р.
Ключ для центральных гаек Hermle/UTS

Артикул: 582157

Ключ для центральных гаек Hermle/UTS
1-9 шт. от 10 шт. от 100 шт.
1992р. 1594р. 1195р.
Стержень для маятника, 455мм

Артикул: 535633

Стержень для маятника, 455мм
1-9 шт. от 10 шт. от 100 шт.
729р. 583р. 437р.
Линза для маятника, 70мм

Артикул: 536318

Линза для маятника, 70мм
1-9 шт. от 10 шт. от 100 шт.
827р. 662р. 496р.
Стержень для маятника, 600мм

Артикул: 583949

Стержень для маятника, 600мм
1-9 шт. от 10 шт. от 100 шт.
1399р. 1119р. 839р.
Линза для маятника, 55мм

Артикул: 002610001

Линза для маятника, 55мм
1-9 шт. от 10 шт. от 100 шт.
729р. 583р. 437р.
Маятник I2, 265-74мм

Артикул: I2 gold

Маятник I2, 265-74мм
1-9 шт. от 10 шт. от 100 шт.
485р. 388р. 291р.
Циферблат, 188мм

Артикул: DW 1880\25

Циферблат, 188мм
1-9 шт. от 10 шт. от 100 шт.
303р. 242р. 182р.
Циферблат, 188мм

Артикул: DW 1880\26

Циферблат, 188мм
1-9 шт. от 10 шт. от 100 шт.
303р. 242р. 182р.
Циферблат, 212мм

Артикул: DW 2120\3

Циферблат, 212мм
1-9 шт. от 10 шт. от 100 шт.
384р. 307р. 230р.
Циферблат, 165мм

Артикул: ZM 5280

Циферблат, 165мм
1-9 шт. от 10 шт. от 100 шт.
202р. 162р. 121р.
Циферблат, 179мм

Артикул: ZM 5088

Циферблат, 179мм
1-9 шт. от 10 шт. от 100 шт.
202р. 162р. 121р.
Циферблат, 180мм

Артикул: ZM 5438

Циферблат, 180мм
1-9 шт. от 10 шт. от 100 шт.
184р. 147р. 110р.
Циферблат, 231мм

Артикул: ZM 5256

Циферблат, 231мм
1-9 шт. от 10 шт. от 100 шт.
190р. 152р. 114р.
Циферблат, 164мм

Артикул: DW 1640\1

Циферблат, 164мм
1-9 шт. от 10 шт. от 100 шт.
275р. 220р. 165р.
дискретным ходом

Дискретный ход механизма

Анимация дискретного хода секундной стрелки

Дискретный — это самый распространенный и, как правило, самый недорогой вид механизма. У дискретного механизма секундная стрелка совершает полный оборот за 60 шагов, из-за чего мы отчетливо видим её прерывистое движение.

Такие механизмы ещё называют «тикающими», так как они могут издавать характерный звук при работе.

Подходит для установки на циферблат толщиной до 4мм. Практически бесшумный дискретный ход. Очень низкое токопотребление. Ограничения для маятника: вес не более 80гр, длина не более 60см. Механизм комплектуется необходимым крепежом: резиновой прокладкой, центральной гайкой и гайкой для крепления стрелок . Обратите внимание, что комплектующие необходимо выбрать. Стрелки можно приобрести отдельно. Высокое качество изготовления подтверждается маркировкой Made in Germany . Сделано в Германии" />

Сайт ускорен с помощью Buslik Cache
