Кварцевый часовой механизм Hermle W2214-002
| 1-4 шт. | 5-9шт. | от 10шт. |
|---|---|---|
| 8941р. | 7153р. | 5365р. |
- Производитель: Hermle
- Артикул: W2214-002
- Артикул: W2214-002
Кварцевый часовой механизм Hermle W2214-002 с приводом для маятника и высотой оси стрелок 16мм.
- Подходит для установки на основание толщиной до 9мм.
- Практически бесшумный дискретный ход. Низкое токопотребление.
- Мелодия Westminster играет каждую четверть часа, кроме того, в ровный час звучит бой по количеству часов.
- Бой Bim-Bam звучит каждые 30 минут и в ровный час по количеству часов. - Одновременное отключение мелодии и боя.
- Автоматическое ночное уменьшение громкости мелодии и боя. После включения этого режима, с 22.15 и до 7.00 мелодия играет в 2 раза тише.
- 3-х ступенчатая регулировка громкости.
- Максимальная длина маятника - до 50см. Максимальный вес - 80гр.
- Механизм комплектуется резиновой прокладкой, центральной гайкой и гайкой для крепления стрелок.
- Обратите внимание, что комплектующие необходимо выбрать.
- Стрелки можно приобрести отдельно.
- Высокое качество изготовления подтверждается маркировкой "Made in Germany"
- Сделано в Германии.
Бой Bim-Bam
Мелодия Westminster
В данный момент в наличии есть полный аналог - UTS 804055
Обобщенный эскиз кварцевого механизма Hermle/UTS с крепежными элементами
Эскиз механизма с крепежными элементами (см. рисунок)

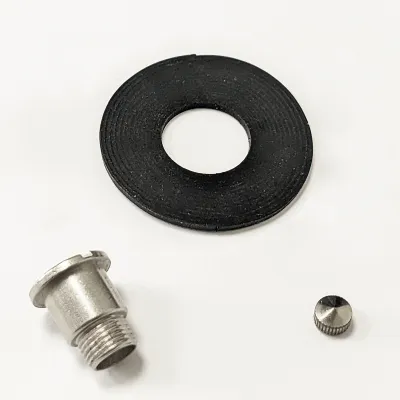

- Механизм
- Ось для крепления стрелок
- Резиновая прокладка
- Центральная гайка
- Гайка для крепления стрелок
* батарейки в комплект не входят;
* возможно крепление механизма к циферблату с помощью "саморезов" (м8х0,75) вворачивающихся в имеющиеся на корпусе механизма штатные отверстия.
Для определения необходимого Вам крепежа воспользуйтесь приведенной ниже справочной информацией
- Резиновая прокладка.
Подбирается в зависимости от материала, используемого для изготовления циферблата.
| Толщина прокладки | Артикул |
| 0,2мм |
Е027-04130 |
| 1мм |
Е027-04150 |
| 2мм |
Е027-04370 |
| 3мм |
Е027-04160 |
2. Зная суммарную толщину Вашего циферблата и выбранной прокладки, подберите необходимую длину "С" центральной гайки для крепления механизма к циферблату, а также выберите нужный Вам цвет гайки.
| Суммарная толщина циферблата и прокладки, мм | Длина "С", мм | Цвет центральной гайки | ||
| стальной | желтый | черный | ||
| до 2 | 3,9 | Е007-099701 | Е007-099702 | Е007-099703 |
| до 3 | 5 | Е007-099801 | Е007-099802 | Е007-099803 |
| 2-5 | 7 | Е007-099901 | Е007-099902 | Е007-099903 |
| 4-7 | 9 | Е007-100001 | Е007-100002 | Е007-100003 |
| 6-9 | 11 | Е007-100101 | Е007-100102 | Е007-100103 |
| 8-11 | 13 | Е007-100201 | Е007-100202 | Е007-100203 |
| 10-13 | 15 | Е007-100301 | Е007-100302 | Е007-100303 |
| 16-19 | 21 | Е007-100501 | Е007-100502 | |
3. Механизм может иметь различную длину "А" оси для крепления стрелок (см. рисунок 2).
Зная длину "С" выбранной Вами гайки крепления механизма к циферблату, подберите подходящий Вам по длине "А" вариант механизма.
| Артикул | Длина "А" ,мм | Длина "С", мм |
| W2100-001 | 11 | не более 4 |
| W2100-002 | 16,2 | не более 9 |
| W2100-003 | 20,1 | не более 13 |
| W2100-004 | 26 | не более 19 |
4. Гайка для крепления стрелок бывает двух видов: с отверстием — для часов с секундной стрелкой, или без отверстия — для часов без секундной стрелки.
|
Артикул |
Назначение |
Цвет |
|
Е008-005101 |
без секундной стрелки |
серебристый |
|
Е008-005102 |
без секундной стрелки |
желтый |
|
Е008-005103 |
без секундной стрелки |
черный |
|
Е008-005001 |
с секундной стрелкой |
серебристый |
|
Е008-005002 |
с секундной стрелкой |
желтый |
|
Е008-005003 |
с секундной стрелкой |
черный |
Итак, для установки кварцевого часового механизма Hermle/UTS/Junghans, с посадкой стрелок euroshaft, нам потребуется:
- Часовой механизм
- Петля для подвешивания (если нужна)
- Резиновая прокладка
- Центральная гайка
- Гайка для крепления стрелок
- Набор стрелок (часовая, минутная и, если надо, секундная)
- Корпус/циферблат
- Сперва необходимо определиться, нужна ли Вам петля для подвешивания на механизме или нет. Если часы тяжелые (более 2кг) или если у Вас толстый корпус и Вам придется "утапливать"в нем механизм, то в этом случае лучше сделать подвес непосредственно на корпусе. Во всех остальных случаях можно воспользоваться петлей для подвешивания - просто вставьте её с обратной стороны механизма в прорезь, расположенную в верхней части механизма.
- Следующим шагом надеваем на ось резиновую прокладку.
- После этого вставляем механизм в корпус/нанизываем циферблат на ось стрелок.
- Вставляем центральную гайку и фиксируем механизм на основании/циферблате.
- Далее приступаем к установке стрелок. Сперва часовая - её надеваем на белую пластиковую ось.
- Затем минутную. Тут есть ньюанс - посадка euroshaft, которую используют немцы, отличается от обычных круглых и имеет форму усеченного, с двух сторон, круга. Необходимо совместить отверстия на минутной оси и стрелке, тогда минутная стрелка сядет на ось.
- Следующим шагом надо закрепить минутную стрелку при помощи гайки. Если Вы не используете секундную стрелку, то это будет гайка без отверстия - она будет выполнять роль заглушки и в этом случае это последний шаг сборки.
Если же Вы будете ставить секундную стрелку, то Вам необходима гайка с отверстием.
- После этого устанавливаем секундную стрелку - просто насадив её на секундную ось. Всё, сборка закончена.
