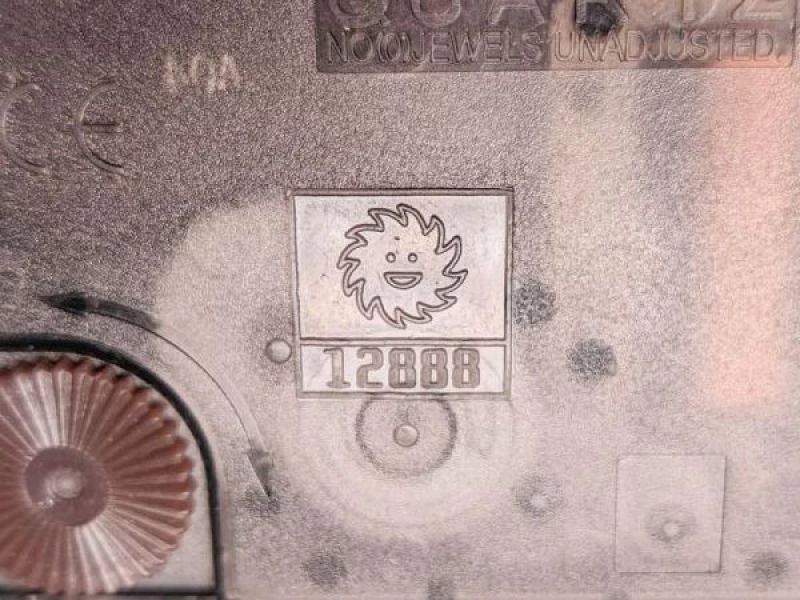

Разбираем и собираем кварцевый часовой механизм Young Town 12888 с дискретным ходом (PAT. PEND 00399849)

  • Разбираем и собираем кварцевый часовой механизм Young Town 12888 с дискретным ходом (PAT. PEND 00399849)

Разборка

  1. Сперва нам необходимо снять заднюю крышку механизма. Она крепится на защёлках, расположенных по бокам корпуса
  2. После этого вытаскиваем колесо с секундной осью, оно располагается по центру.
  3. Следующим шагом необходимо снять передаточное колесо и первое колесо после ротора (оно всегда изготовлено из эластичного пластика).
  4. Затем наступает черёд ротора
  5. После того, как сняли ротор, нам необходимо снять площадку, на которой размещены катушка со статором и вся электронная часть с кристаллом кварца
  6. Отложим механизм и разберем этот узел. Делается это просто - вытягиваем статор из катушки и остальная конструкция сама распадётся на составные части.
  7. Дальше всё просто: в порядке очерёдности снимаем минутное, вексельное и часовое колёса
  8. Последним шагом можно снять контакты питания

Сборка

Тут ничего сложного - просто проделываем те же операции, что и в разборке, но в обратной последовательности

  1. Устанавливаем контакты питания
  2. Часовое колесо
  3. Вексельное колесо
  4. Минутное колесо
  5. Далее собираем двигатель: совмещаем отверстия на плате со штифтами на площадке
  6. Вставляем статор. На одной части статора пробиты 2 отверстия. Следим, чтобы эта часть не заходила в катушку, иначе механизм начнёт вращать стрелки в обратную сторону.
  7. Устанавливаем этот узел в корпус на 4 штифта
  8. Устанавливаем ротор
  9. Далее устанавливаем колесо, которое взаимодействует с ротором и передаточное колесо
  10. Затем устанавливаем колесо с секундной осью. После этого этапа можно установить элемент питания и проверить работоспособность механизма
  11. Если всё в порядке - устанавливаем крышку.
