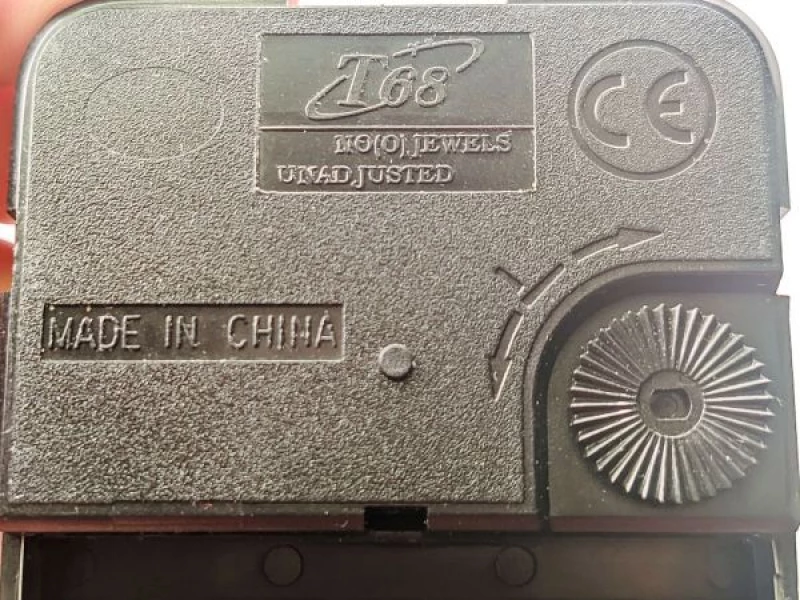

Разбираем и собираем кварцевый часовой механизм T68

Разборка

1. Сначала нам необходимо снять заднюю крышку механизма. Она крепится на защёлках, расположенных по бокам корпуса и над батарейным отсеком.





2. Следующим шагом необходимо снять передаточное колесо и первое колесо после ротора (оно всегда изготовлено из эластичного пластика).

3. После этого вытаскиваем колесо с секундной осью, оно располагается по центру, и ротор.

4. Снимаем монтажную площадку

5. Дальше всё просто: в порядке очерёдности снимаем минутное, вексельное и часовое колёса





6. После этого снимаем узел катушки со статором и всей электроникой с кристаллом кварца

7. Разбираем этот узел - просто вытянув статор из катушки.



8. Последним шагом можно снять контакты питания


Сборка

Тут ничего сложного - просто проделываем те же операции, что и в разборке, но в обратной последовательности

1. Устанавливаем контакты питания



2. Вставляем статор. На одной части статора пробитo отверстие. Следим, чтобы эта часть не заходила в катушку, иначе механизм начнёт вращать стрелки в обратную сторону.

3. Устанавливаем этот узел в корпус

4. Далее устанавливаем часовое колесо

5. Вексельное колесо

6. Минутное колесо

7. Устанавливаем монтажную площадку на 4 штифта



8. Устанавливаем ротор

9. Далее устанавливаем колесо с секундной осью

10. Затем устанавливаем первое колесо и передаточное колесо. После этого этапа можно установить элемент питания и проверить работоспособность механизма





11. Если всё в порядке - устанавливаем крышку.
