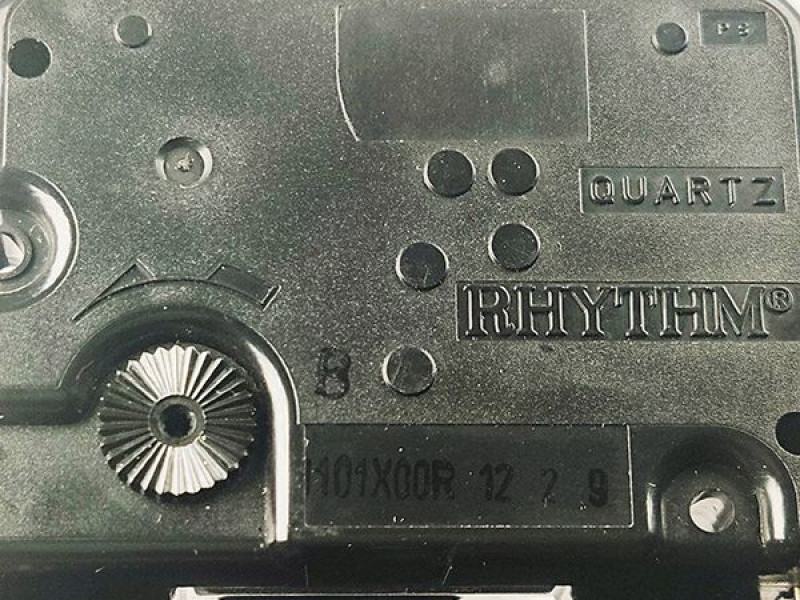

Разбираем и собираем кварцевый часовой механизм Rhythm с дискретным ходом

Разборка

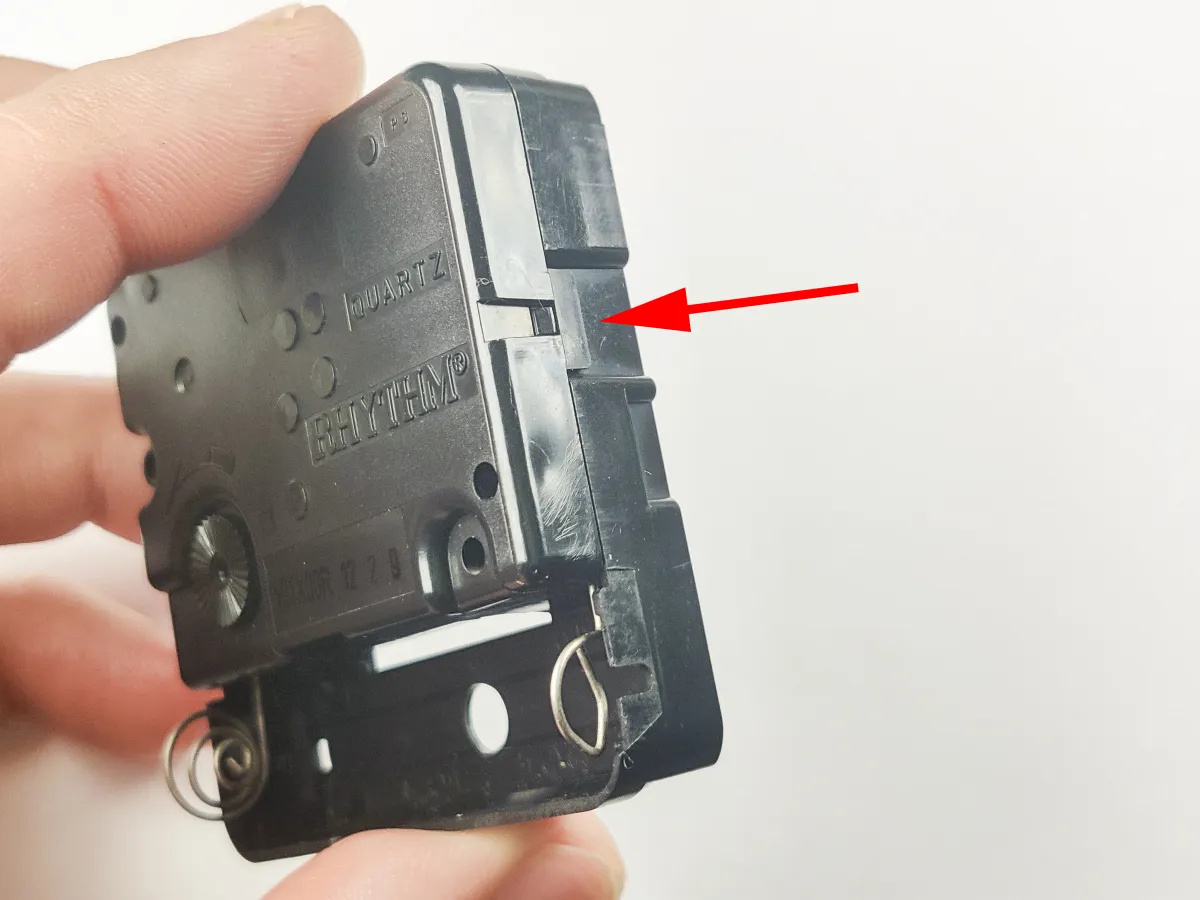

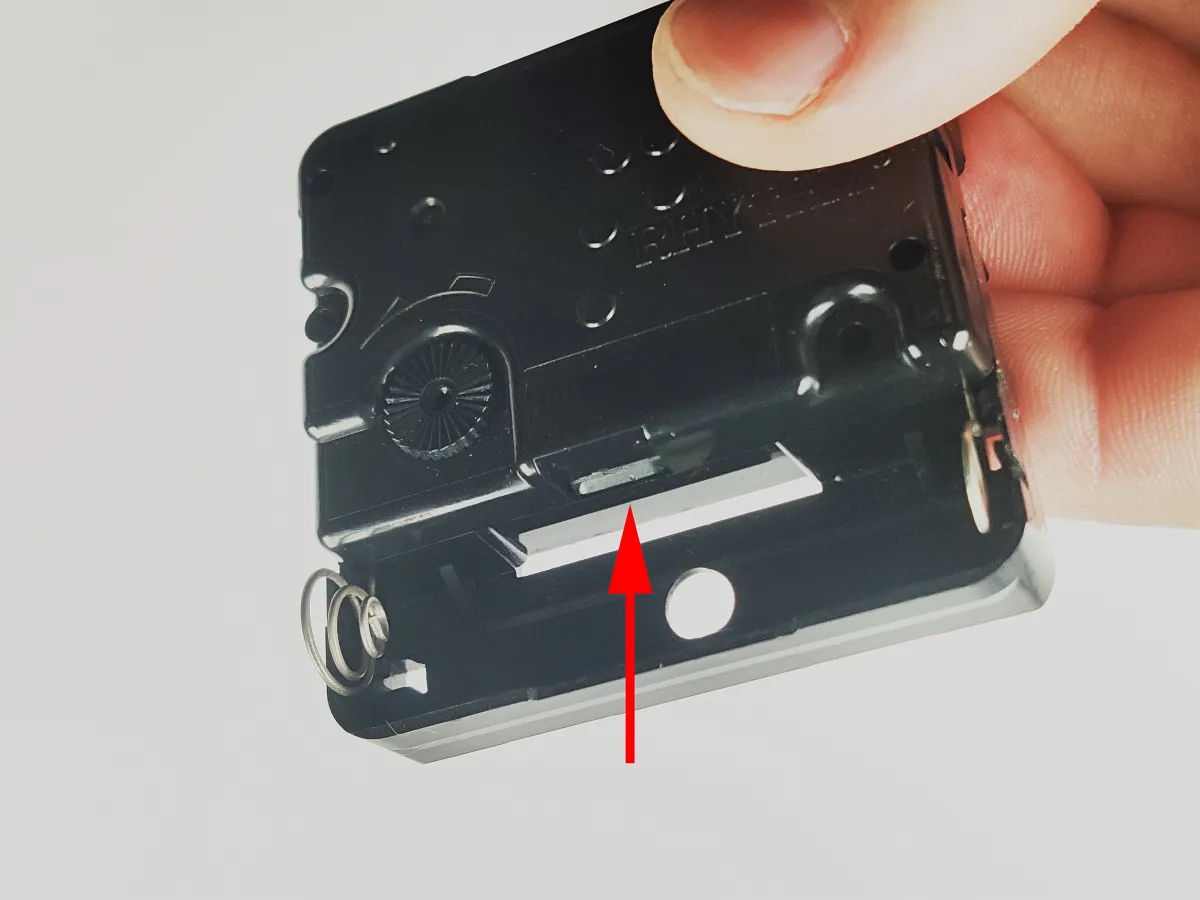

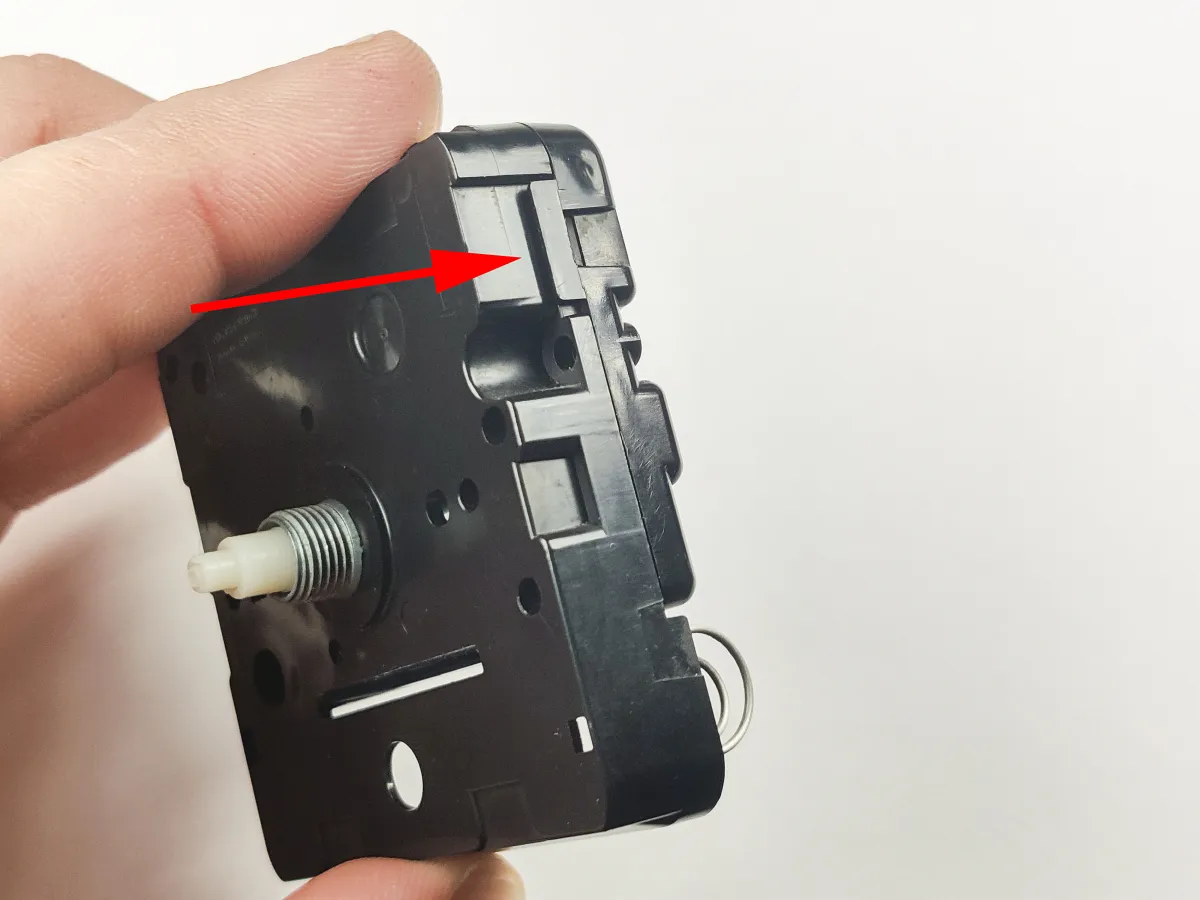

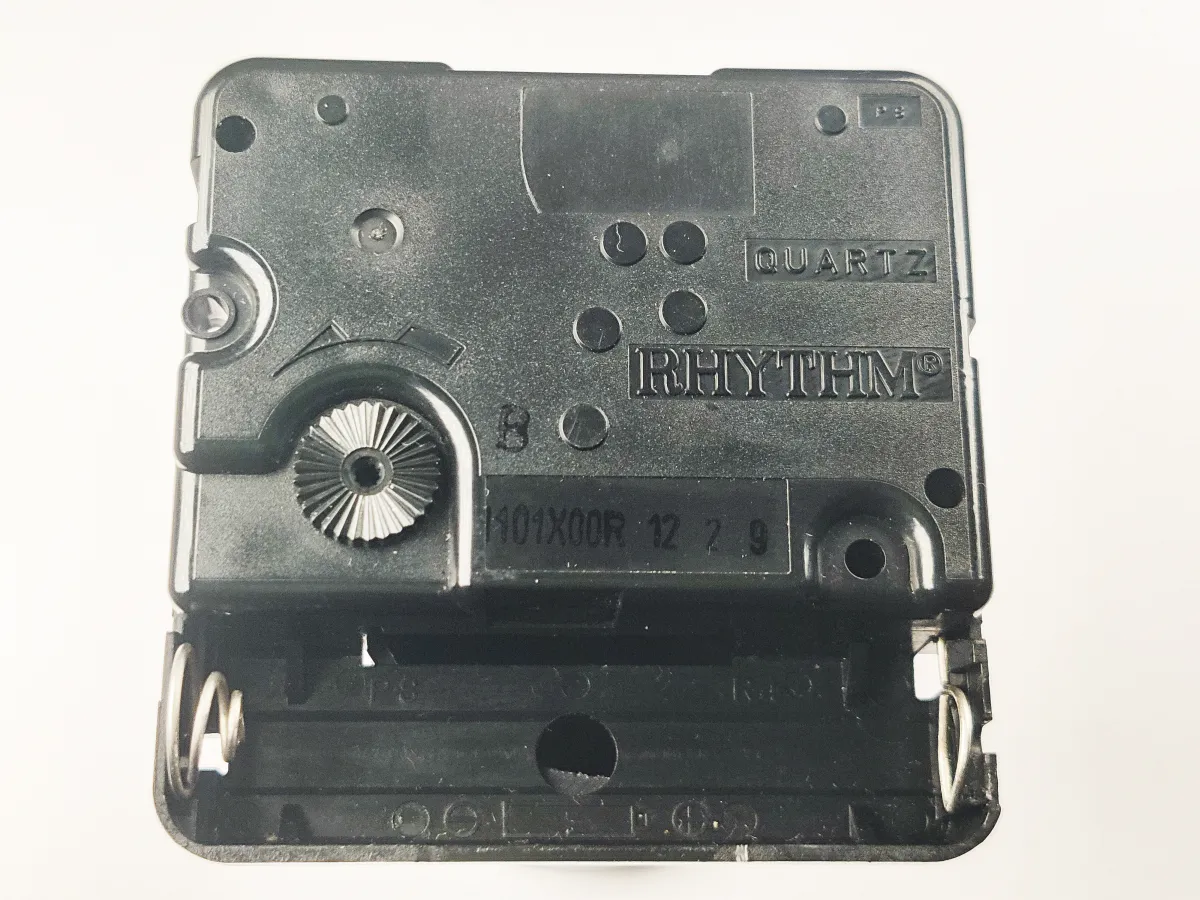

1. Сначала нам необходимо снять заднюю крышку механизма. Она крепится на защёлках, расположенных по бокам корпуса и над батарейным отсеком.

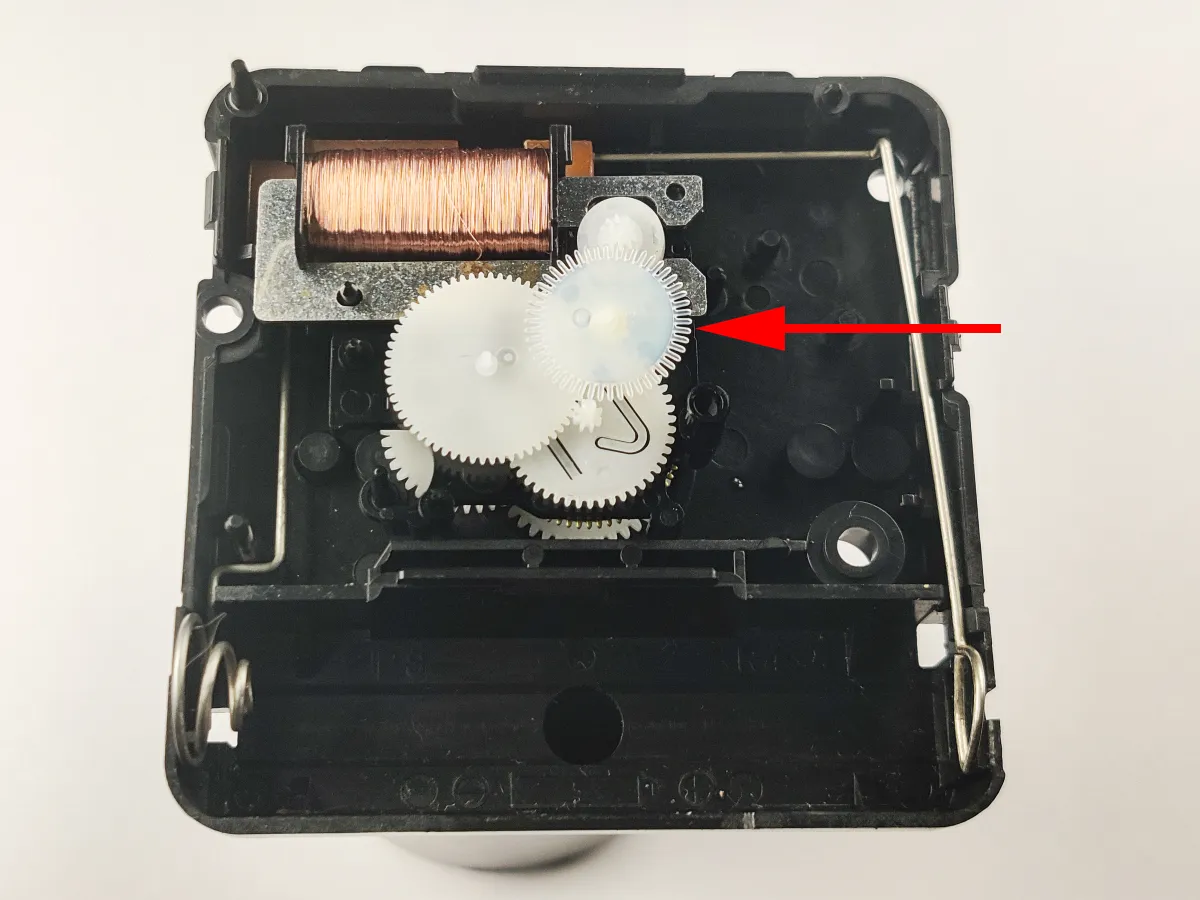

2. Следующим шагом необходимо снять первое колесо после ротора (оно всегда изготовлено из эластичного пластика).

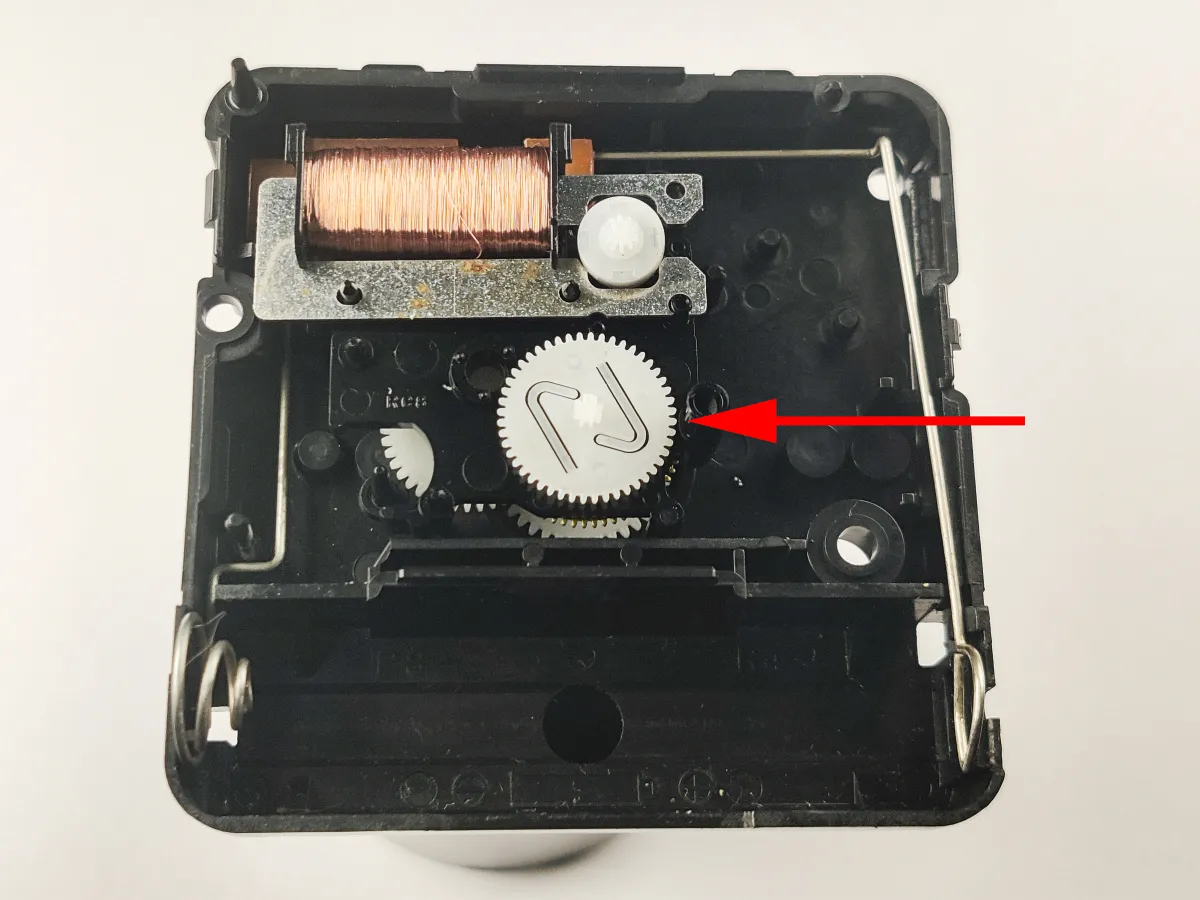

3. Затем передаточное колесо.

4. После этого секундное колесо и ротор.



5. Затем нам необходимо снять площадку, на которой размещалась колесная система. На этой же площадке располагается узел электроники и двигатель.

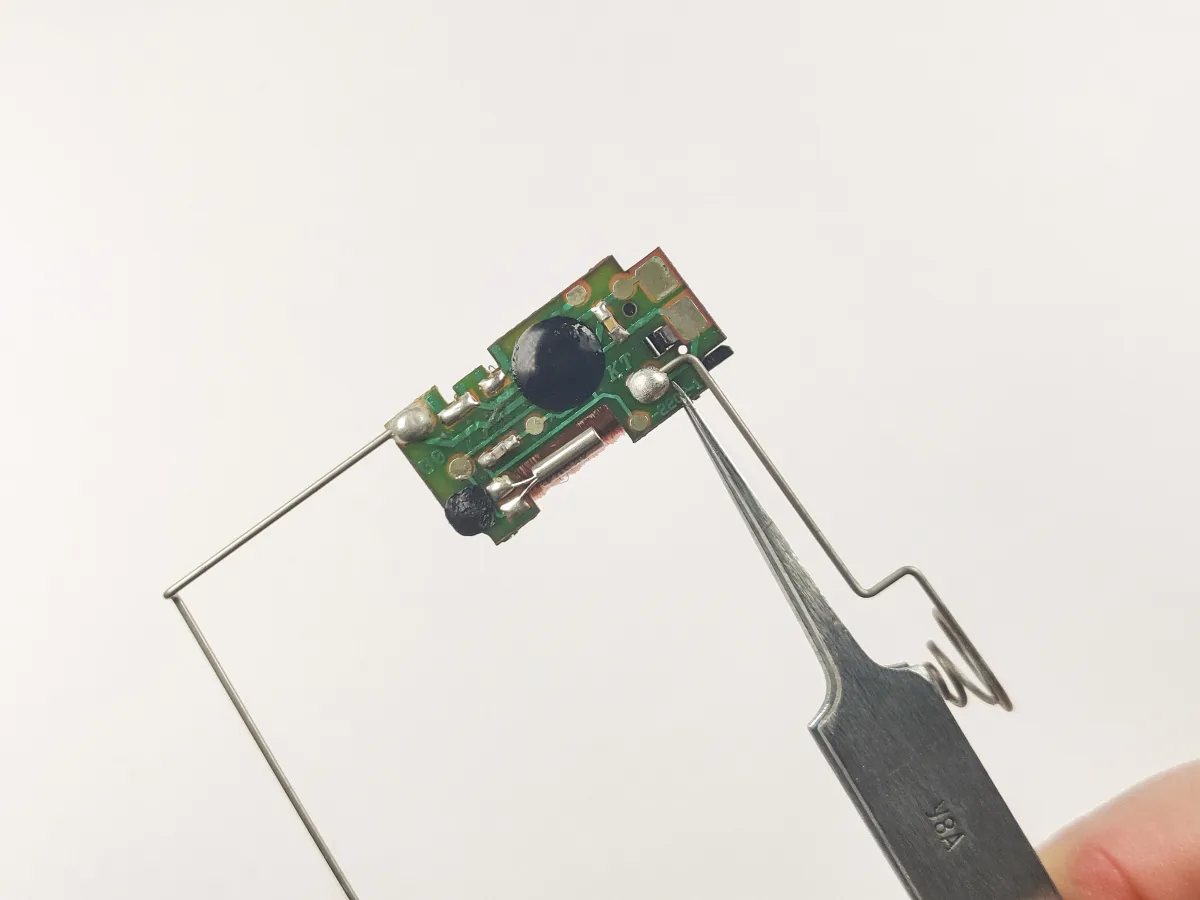

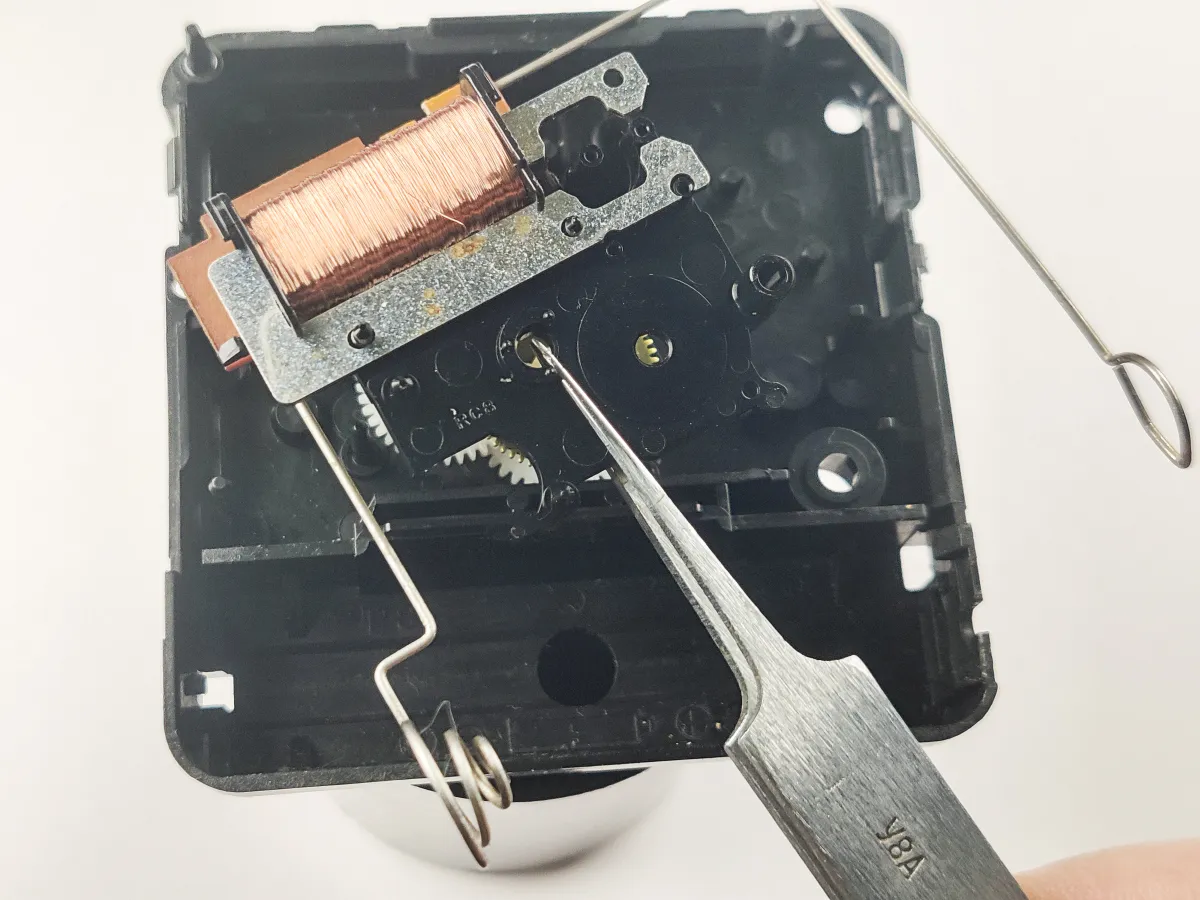

6. После этого снимаем катушку с сердечником и всей электронной частью с кристаллом кварца и разбираем этот узел.

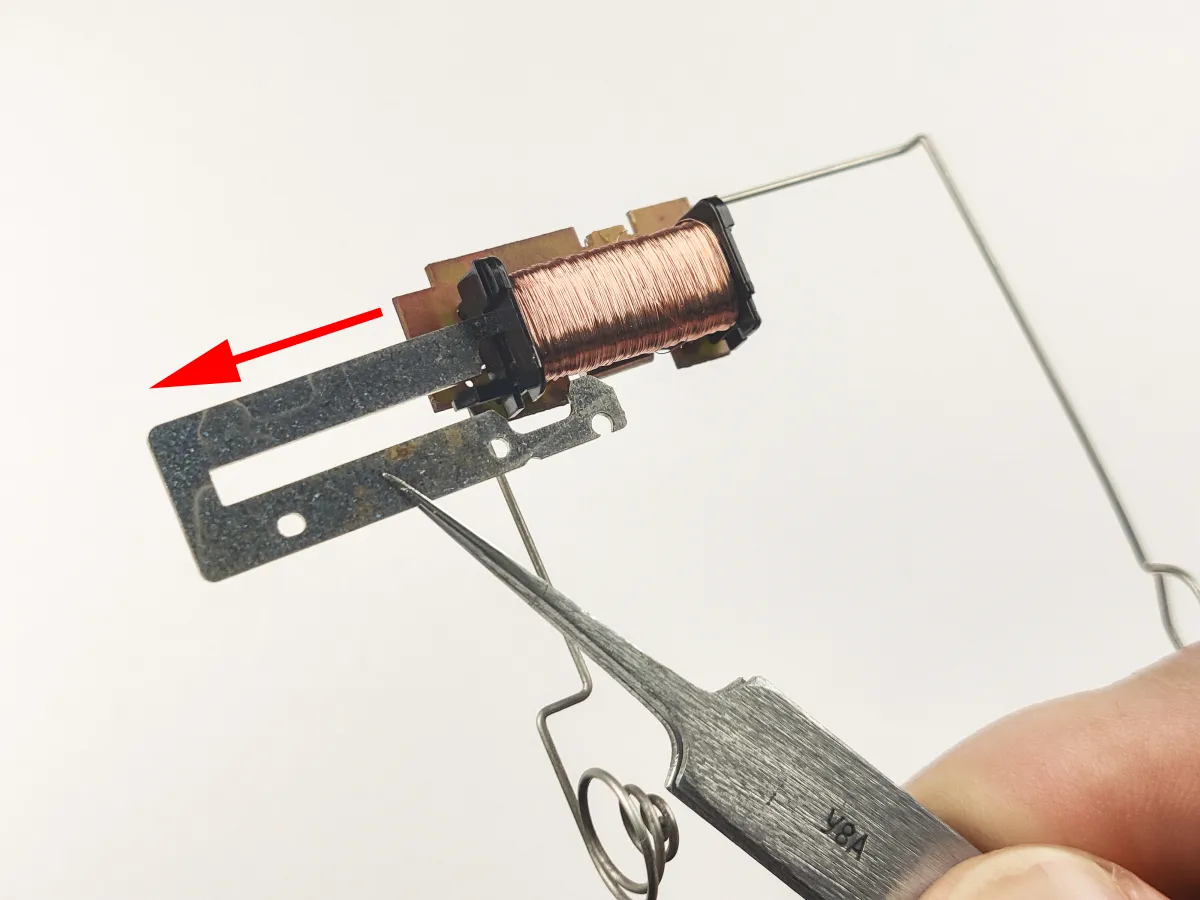

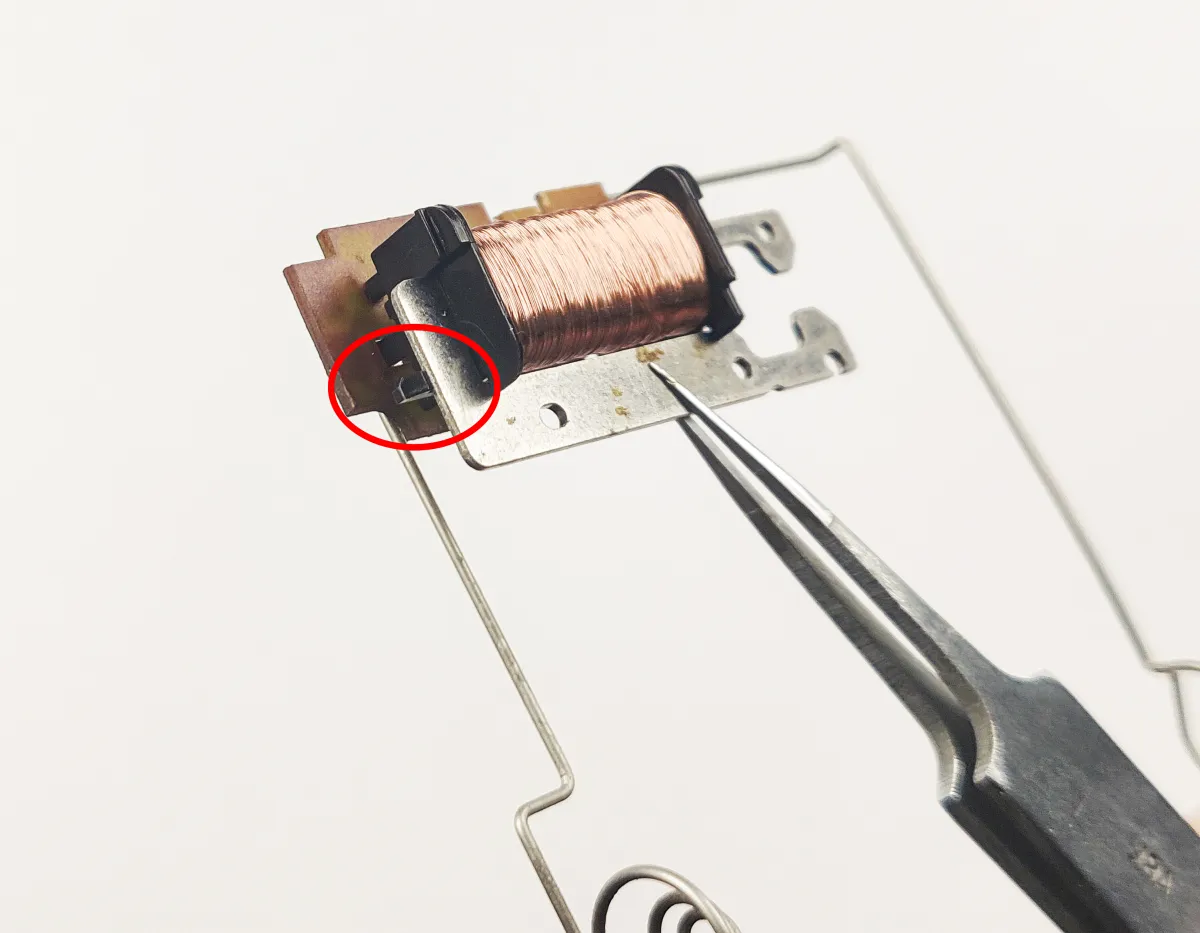

7. Для того, чтобы вытащить разобрать этот узел, необходимо слегка отогнуть пластиковый фиксатор и вытащить сердечник из катушки.

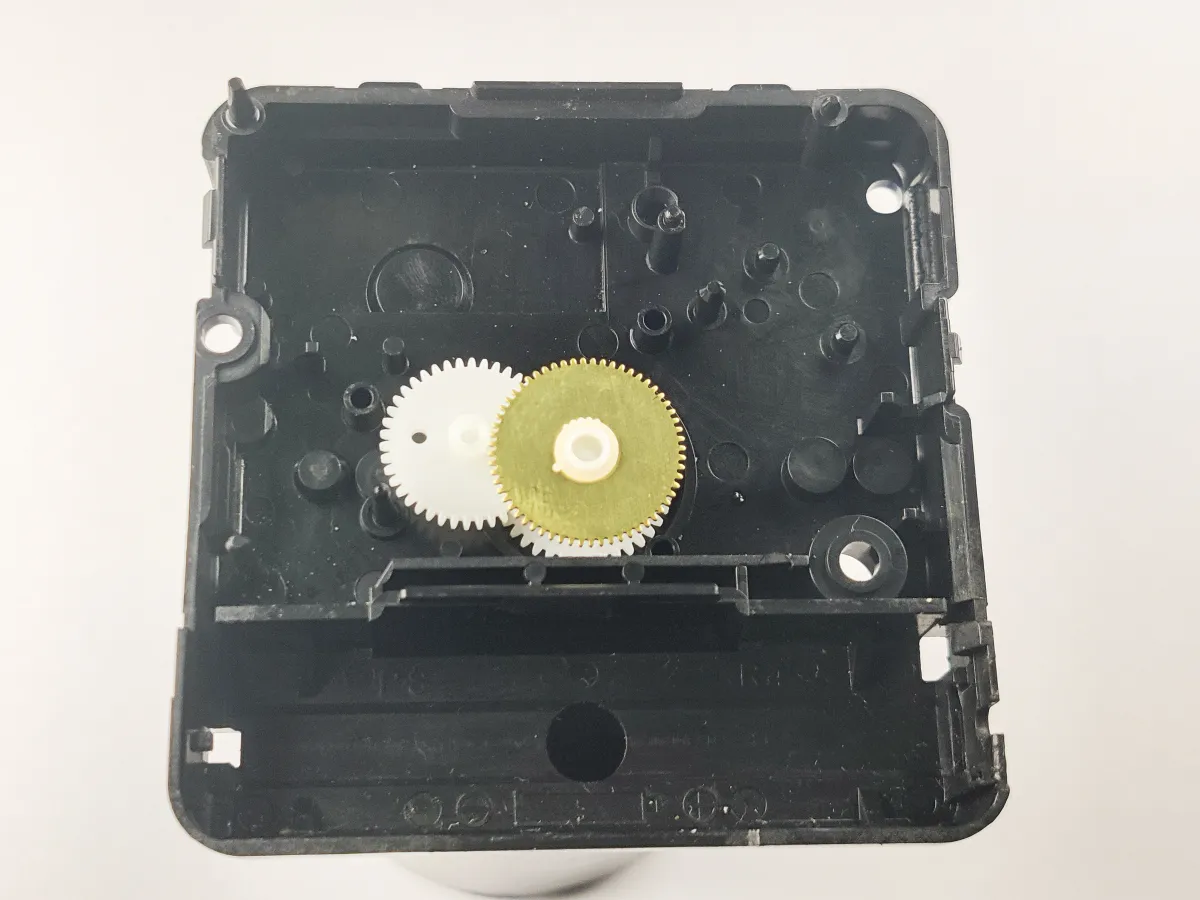

8. Дальше всё просто: в порядке очерёдности снимаем минутное, вексельное и часовое колёса.








Сборка

Тут ничего сложного - просто проделываем те же операции, что и в разборке, но в обратной последовательности

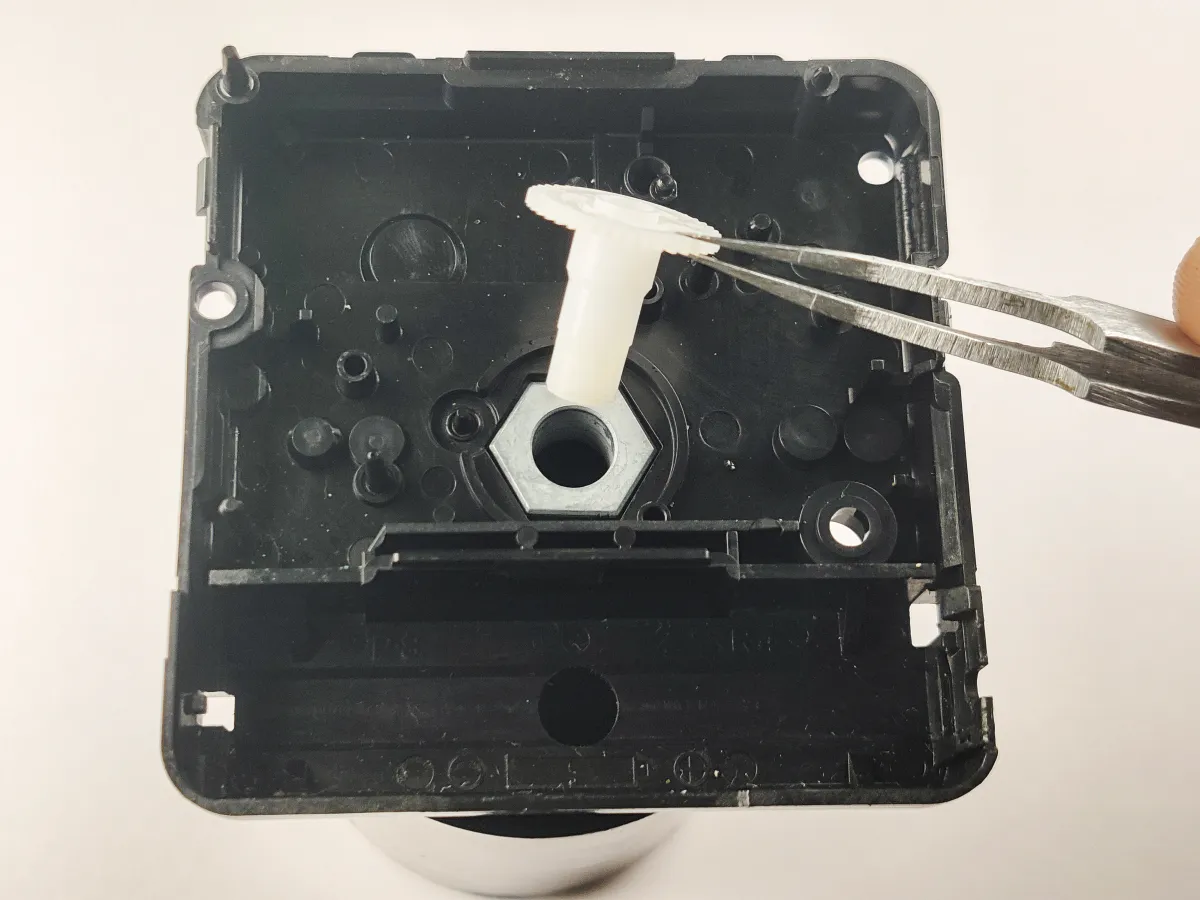

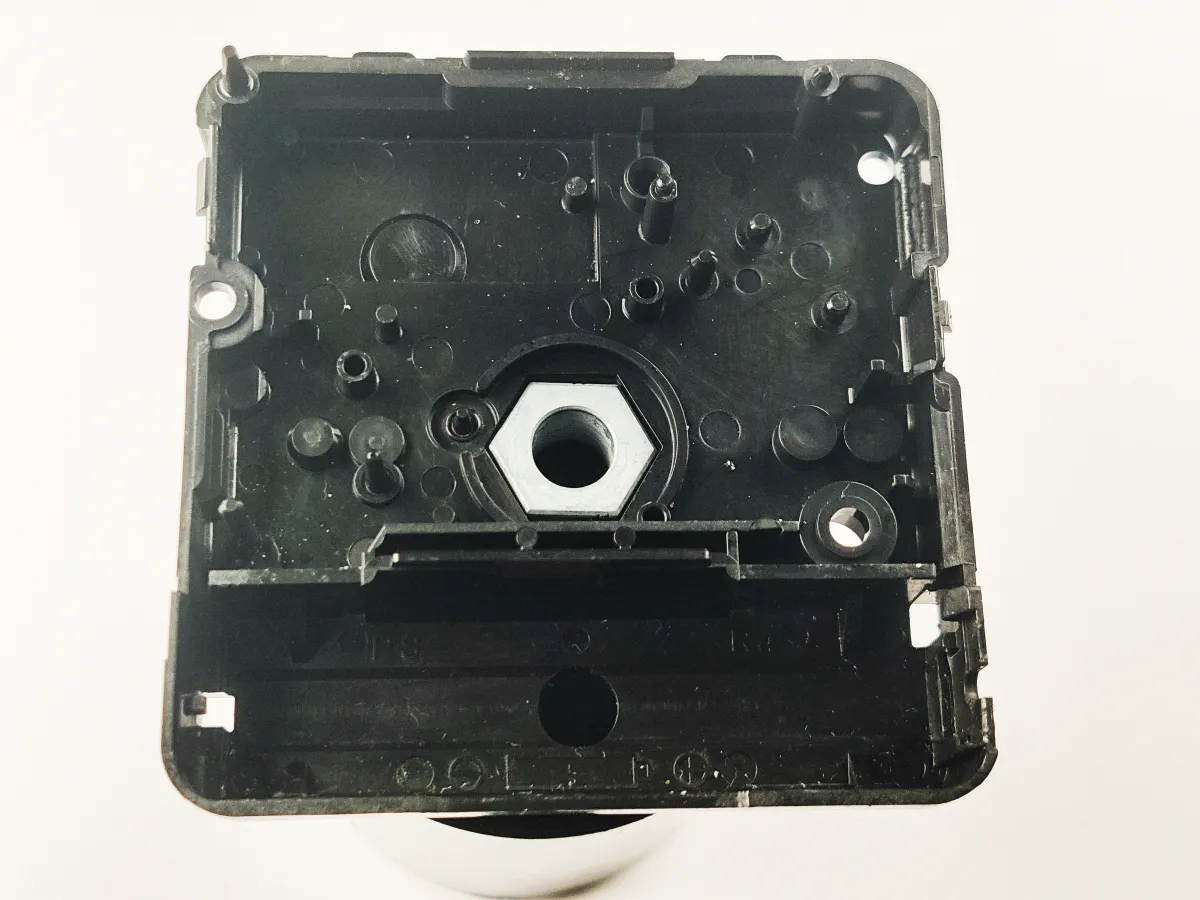

1. Часовое колесо

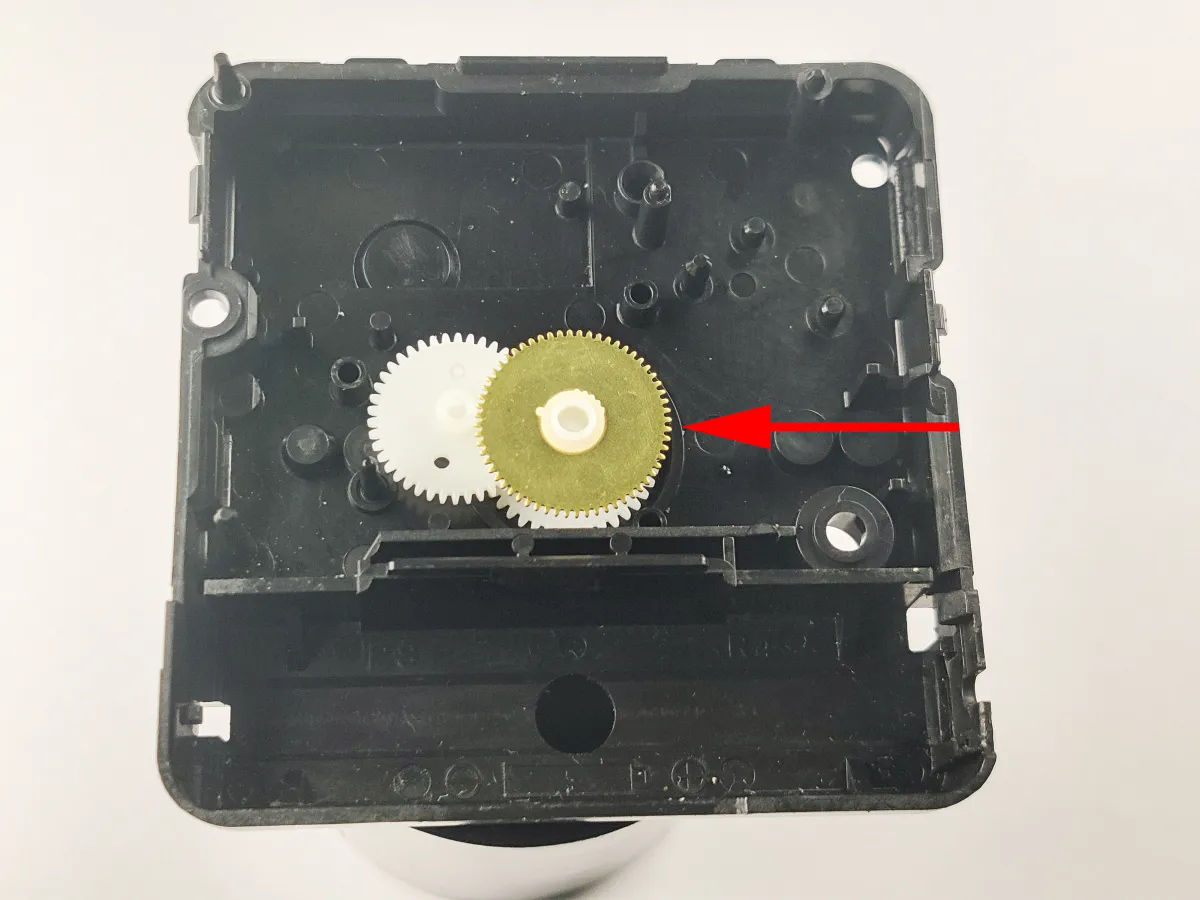

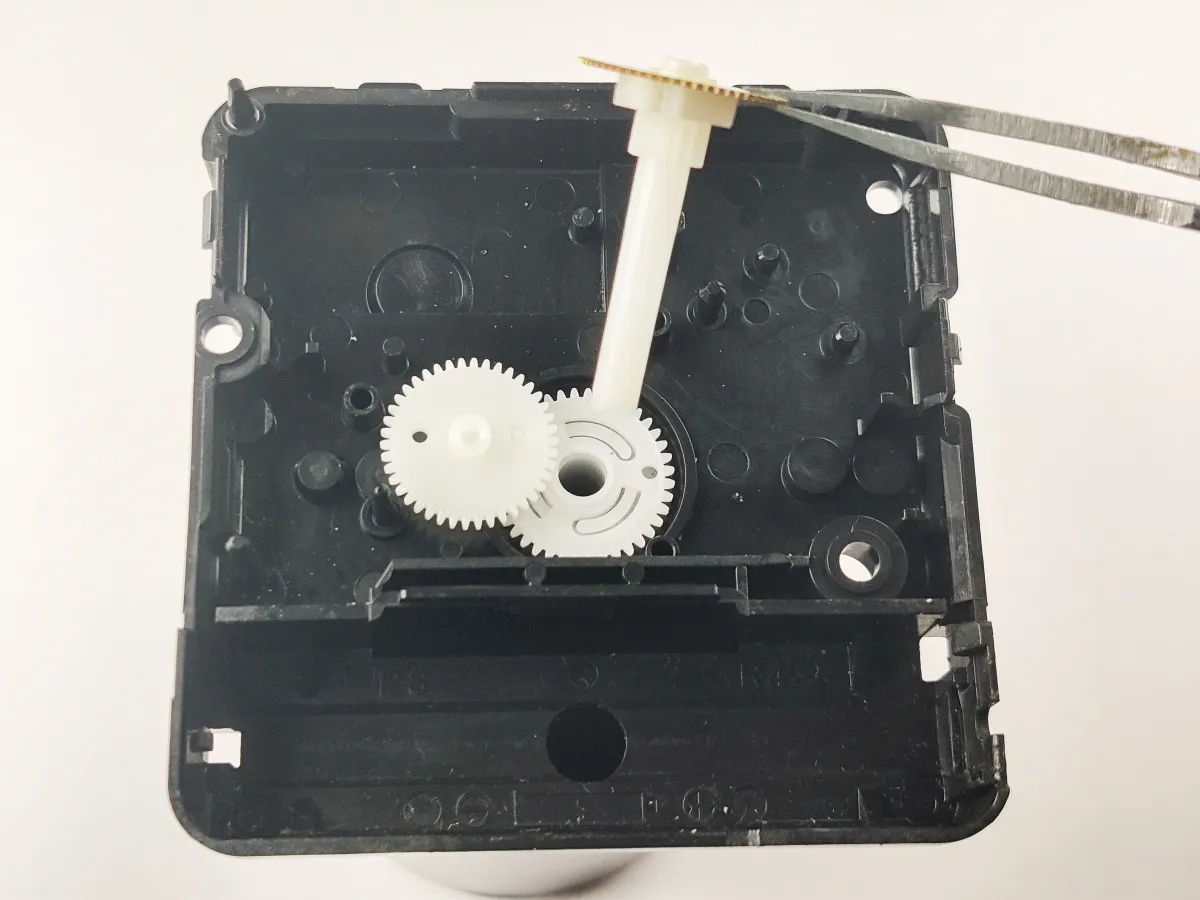

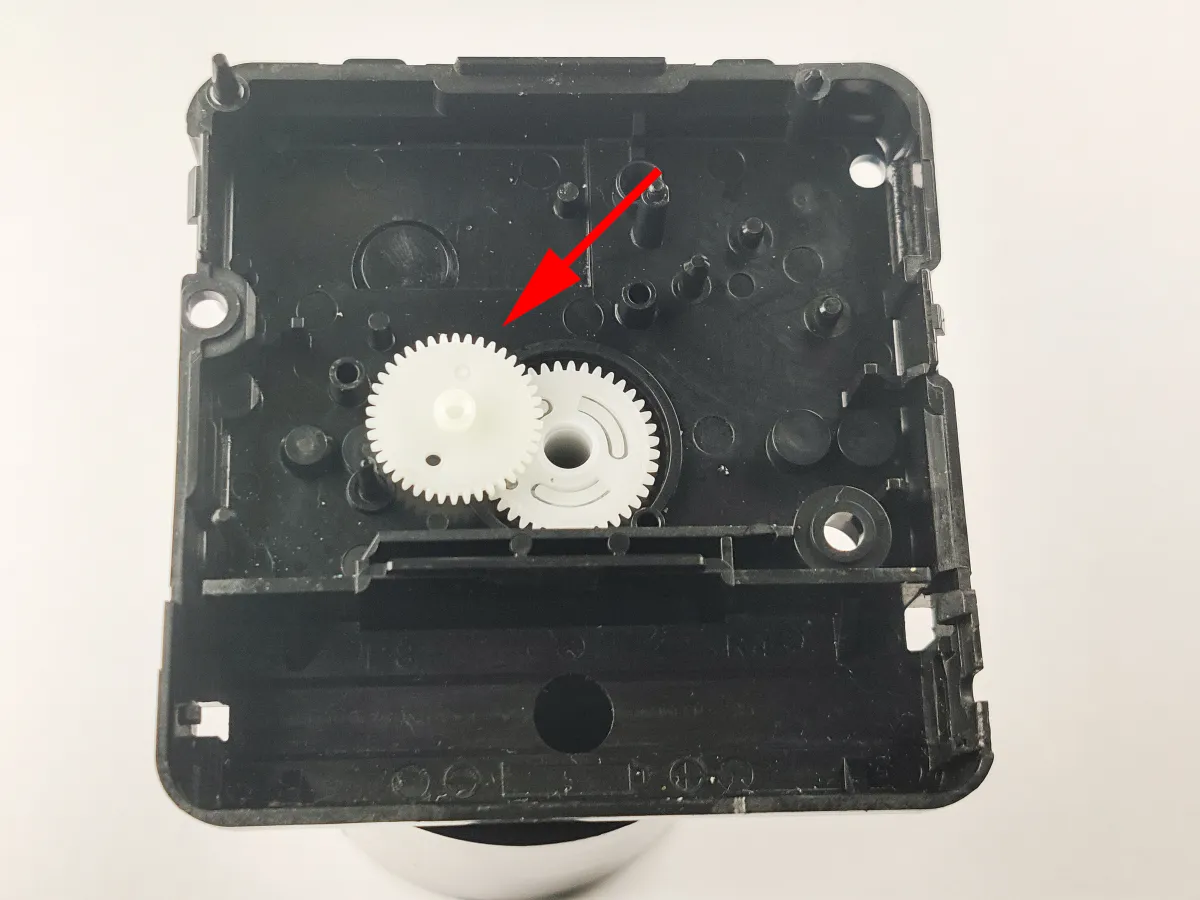

2. Вексельное колесо

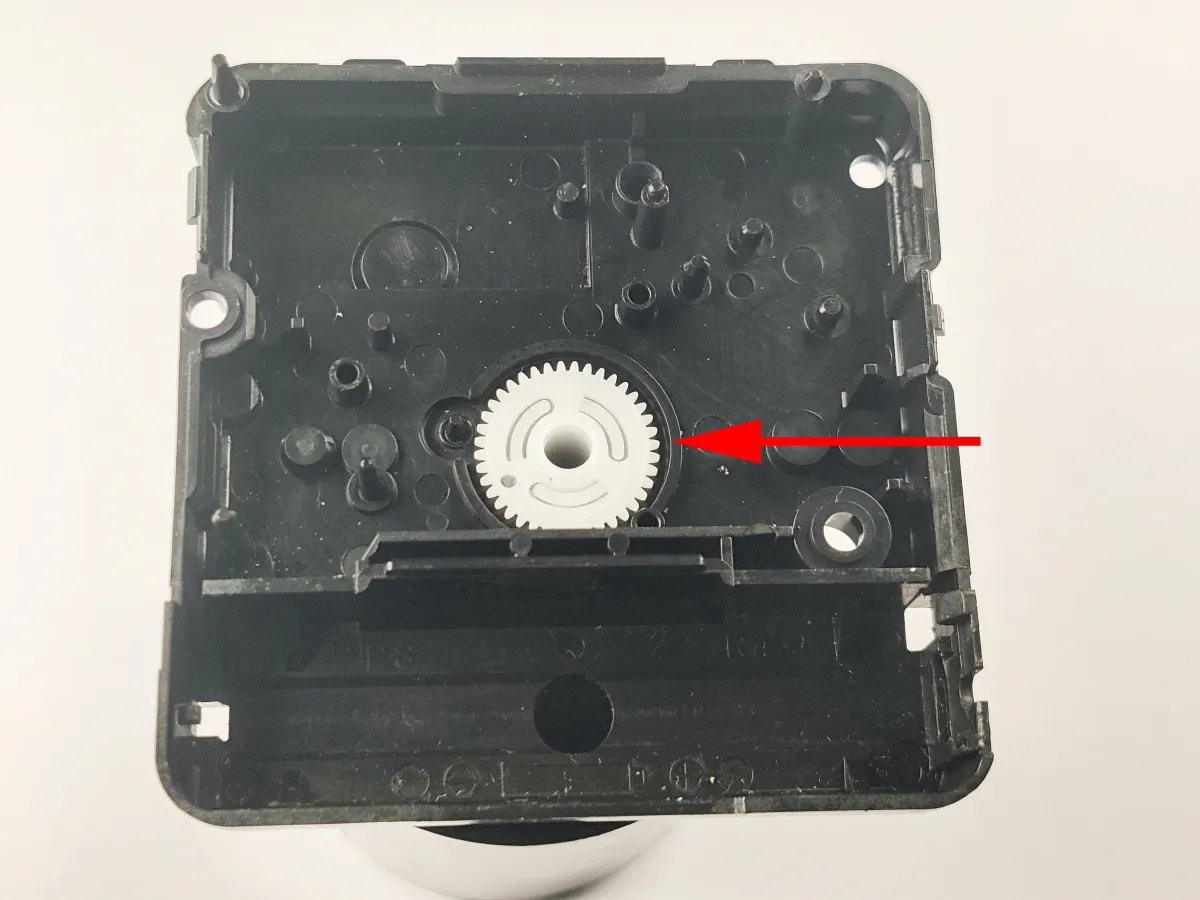

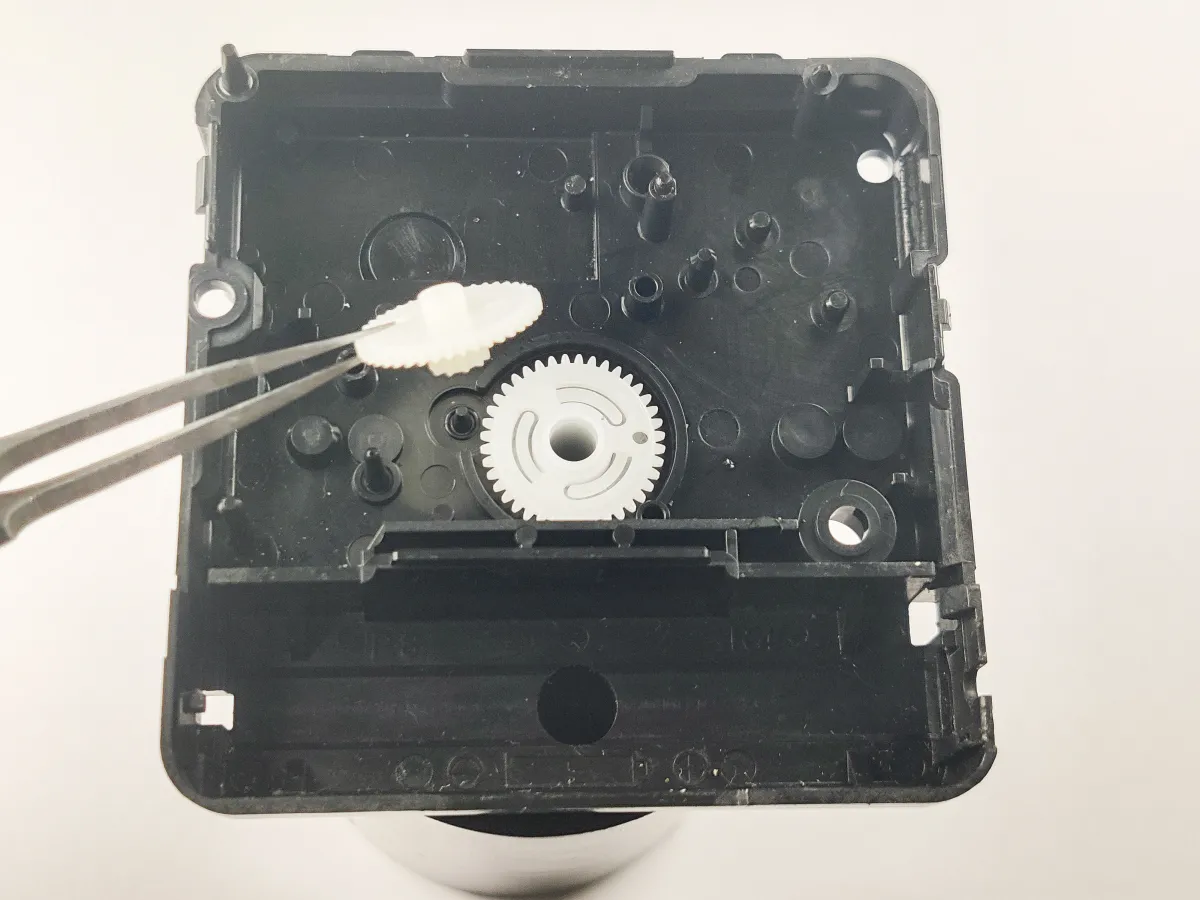

3. Минутное колесо

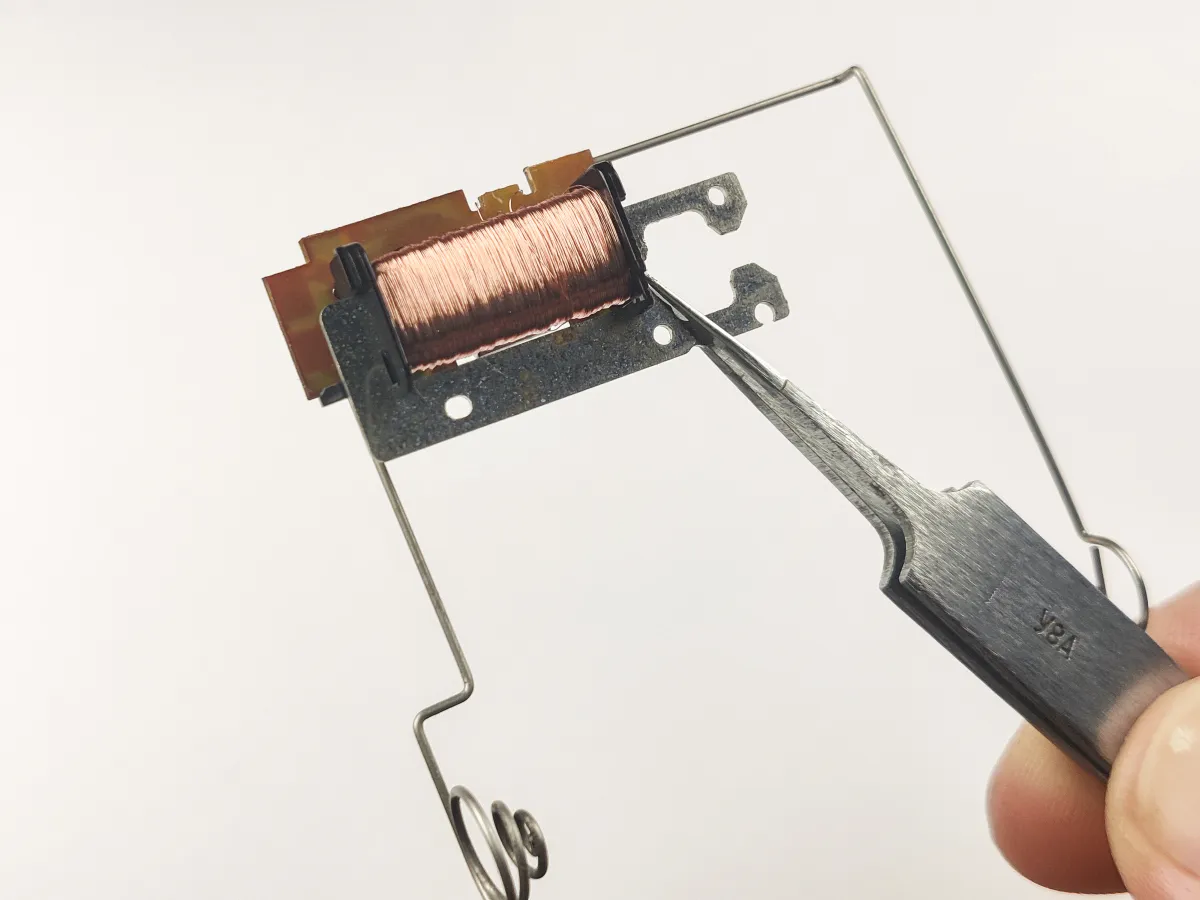

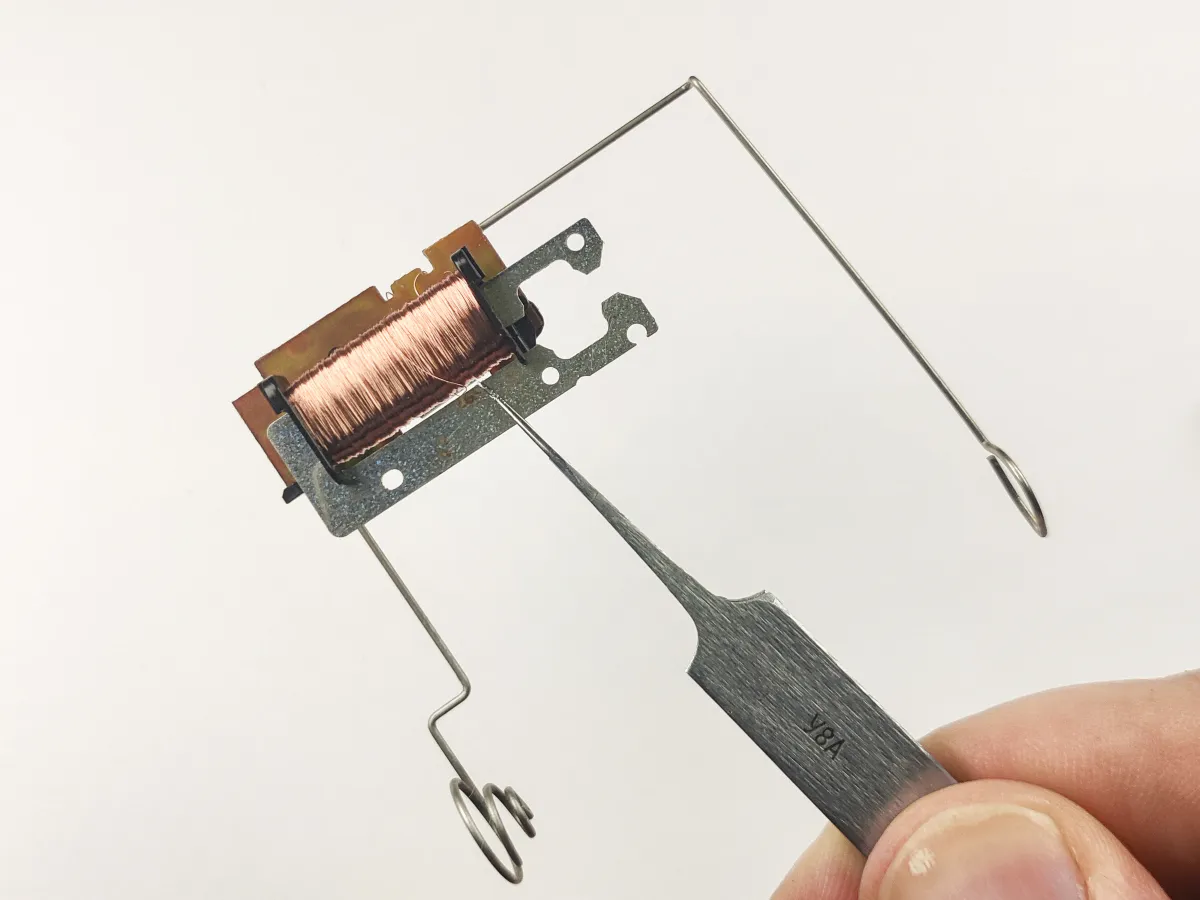

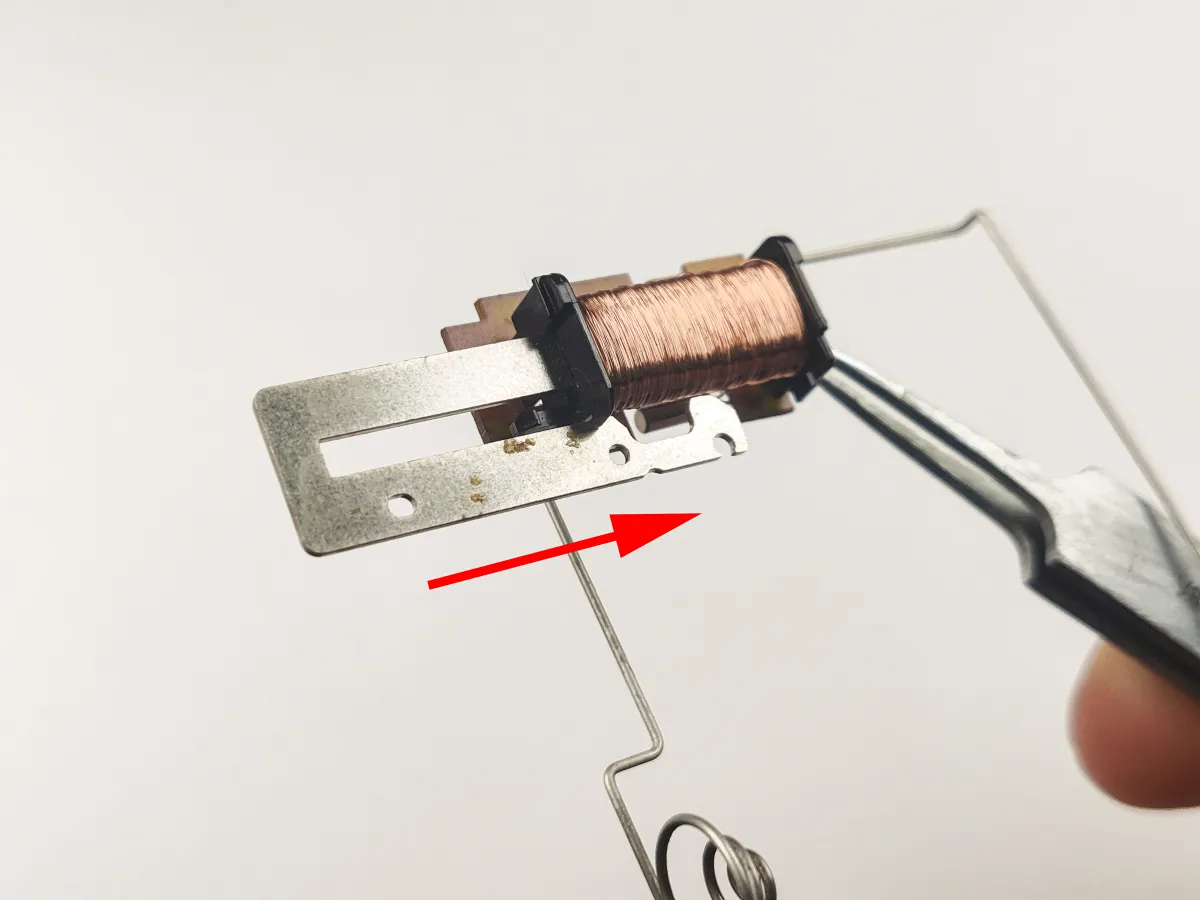

4. Вставляем сердечник в катушку. Следим, чтобы часть сердечника с отверстиями не заходила в катушку, иначе механизм начнёт вращать стрелки в обратную сторону, да и установить этот узел на площадку не получится.

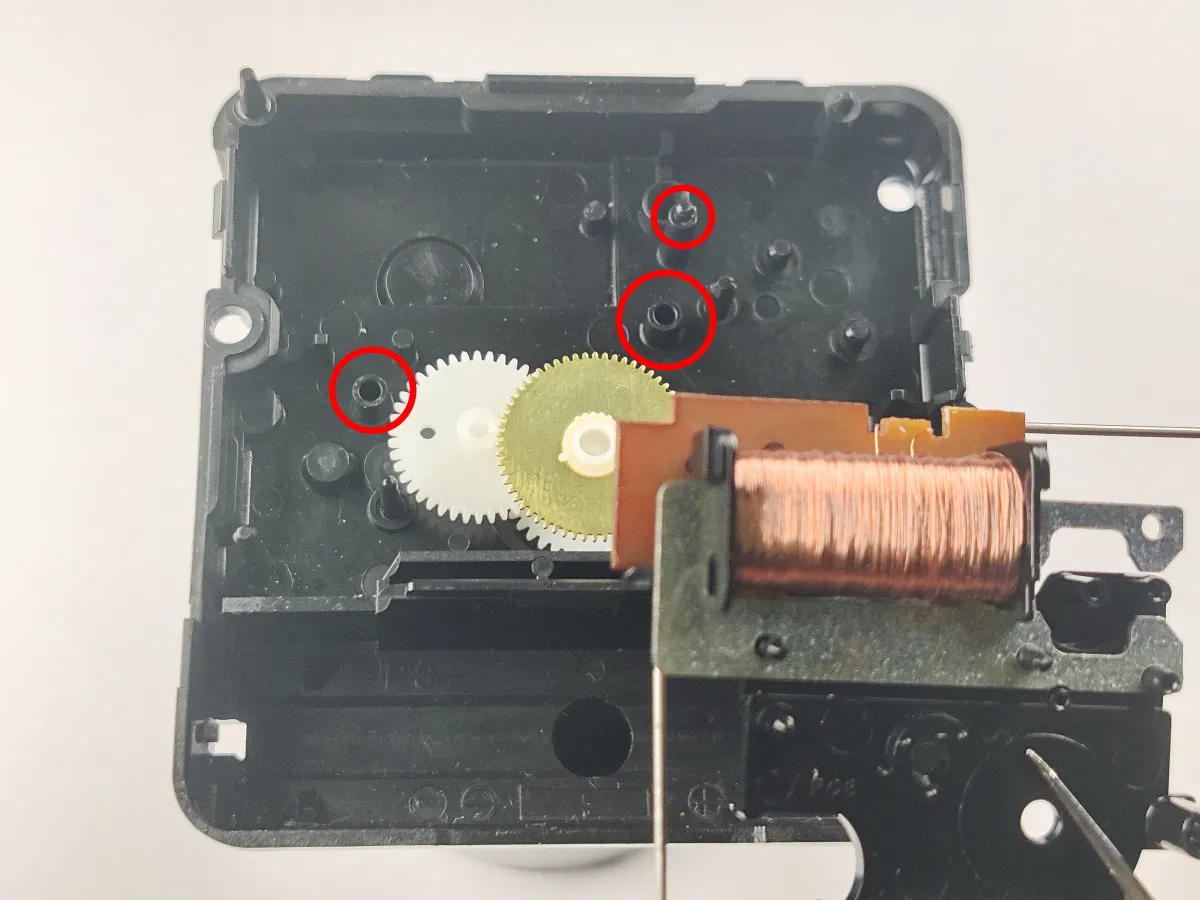

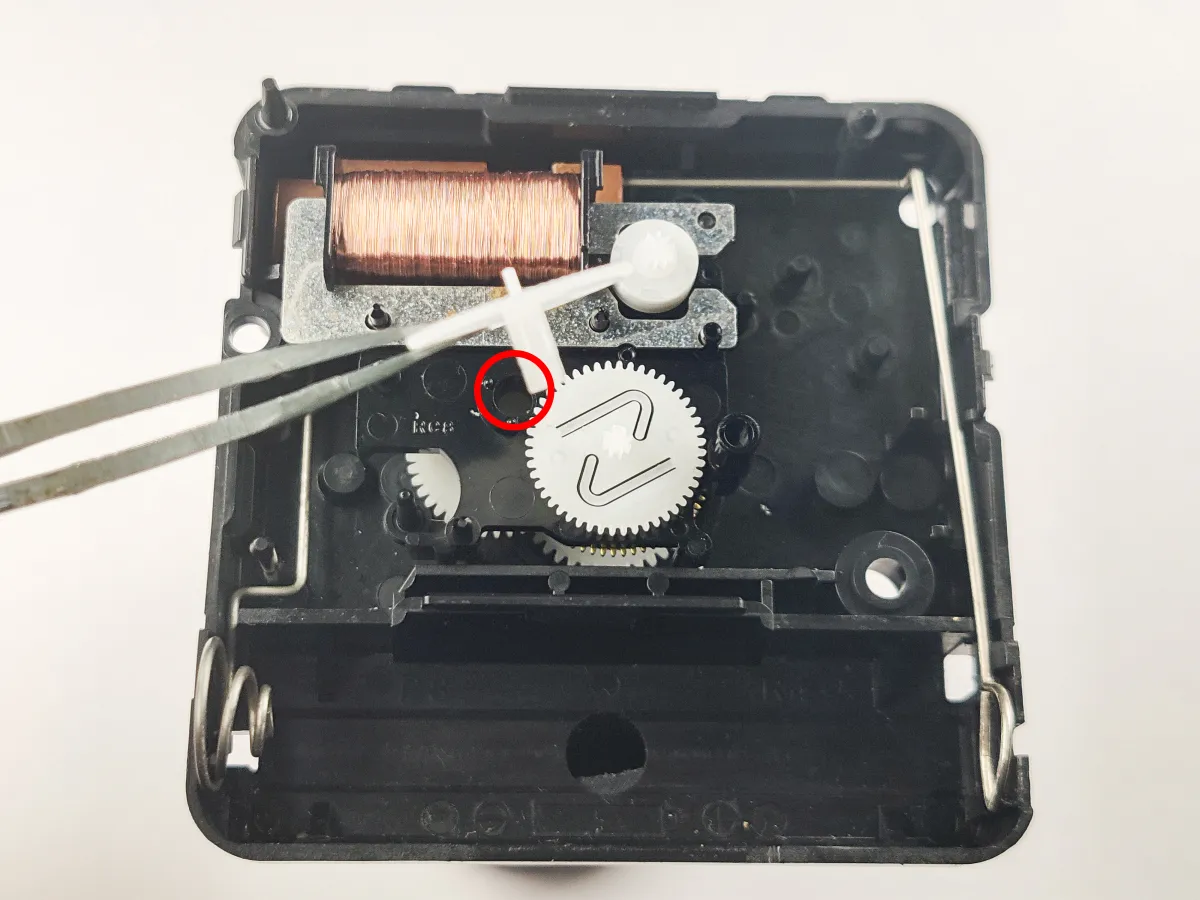

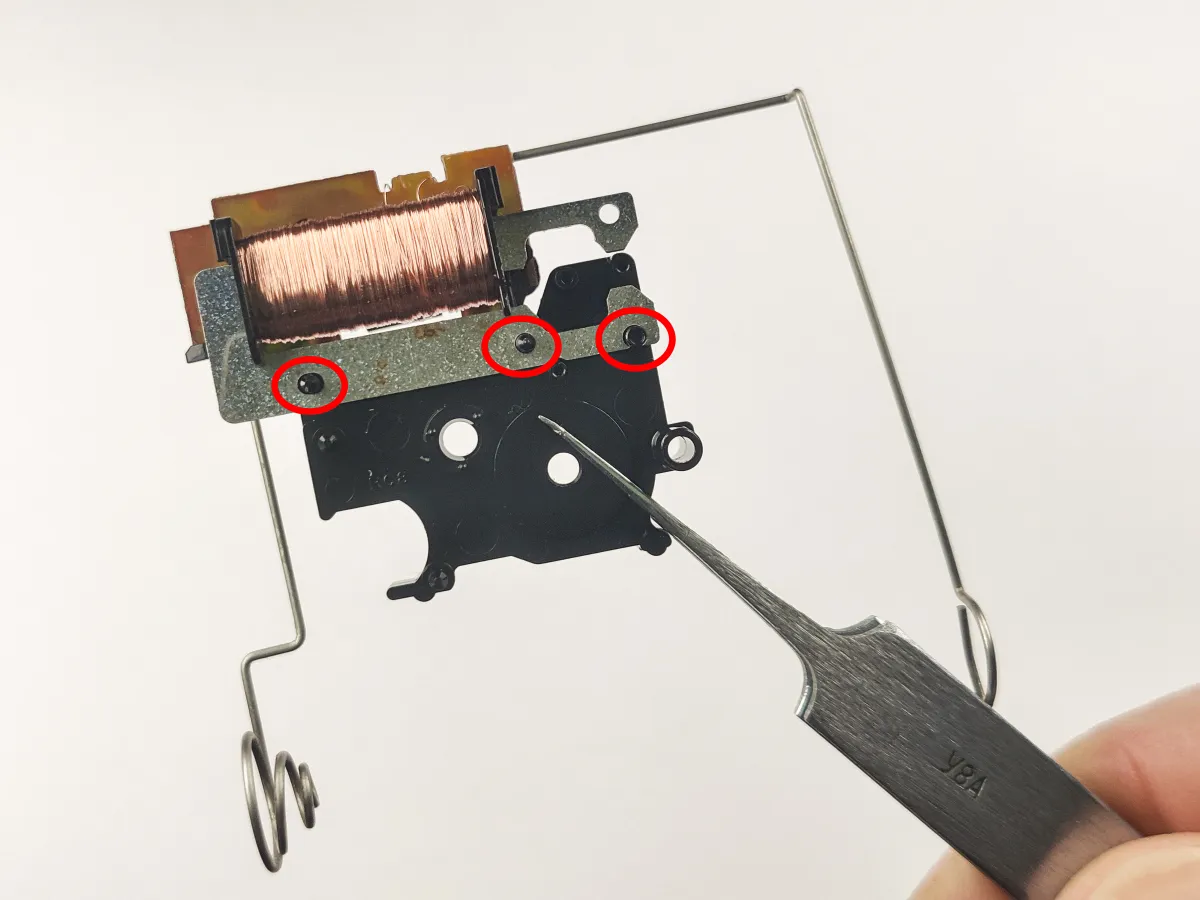

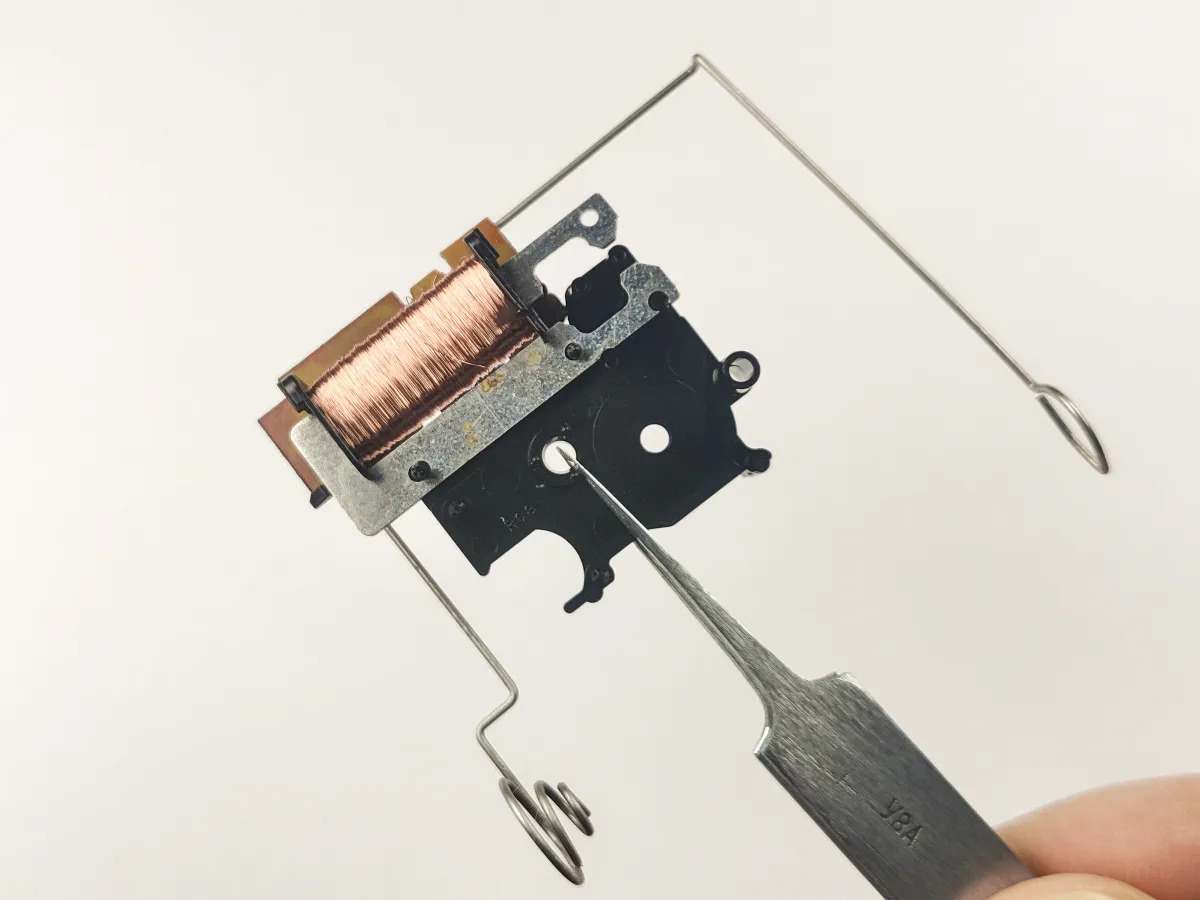

5. Устанавливаем этот узел на площадку - штифты на площадке заходят в отвестия на сердечнике.

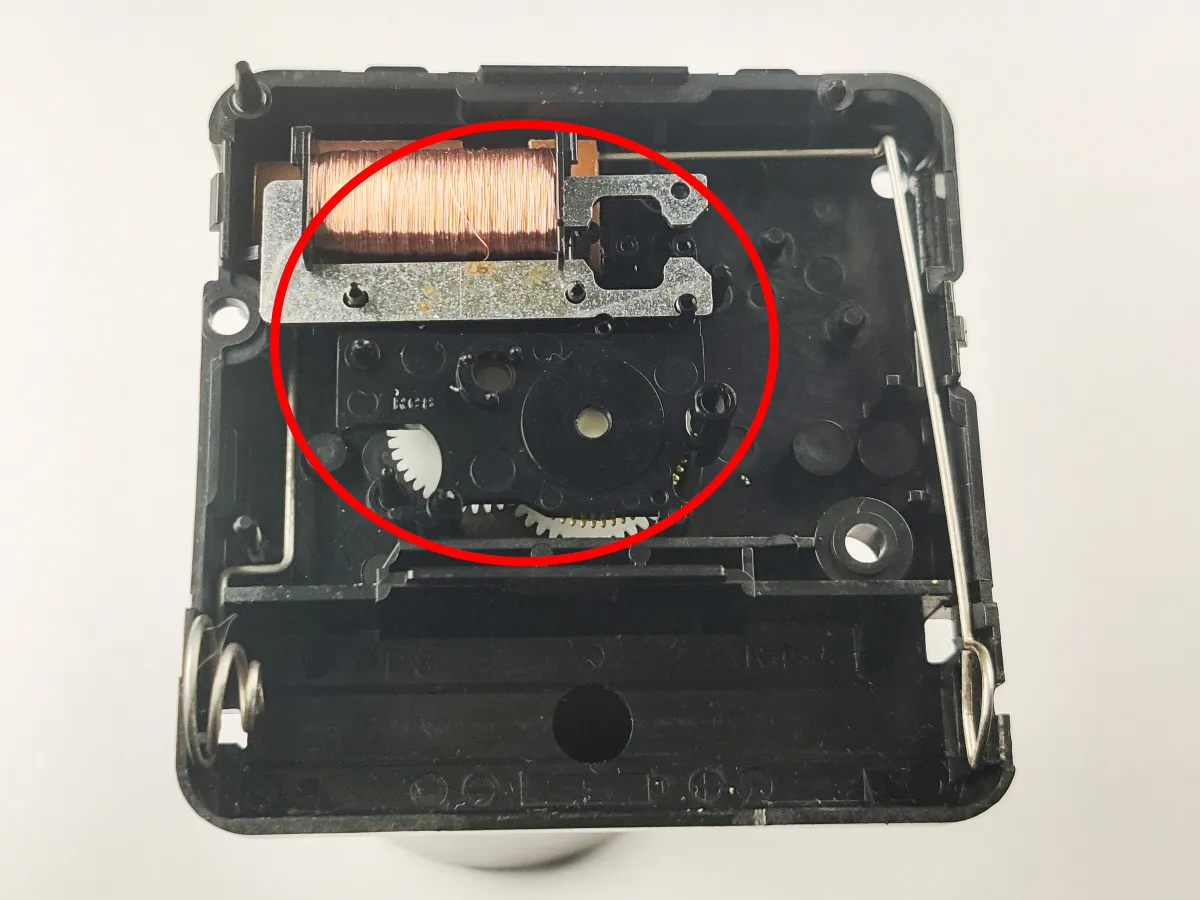

6. Устанавливаем эту конструкцию в корпус, в пазы/на штифты.

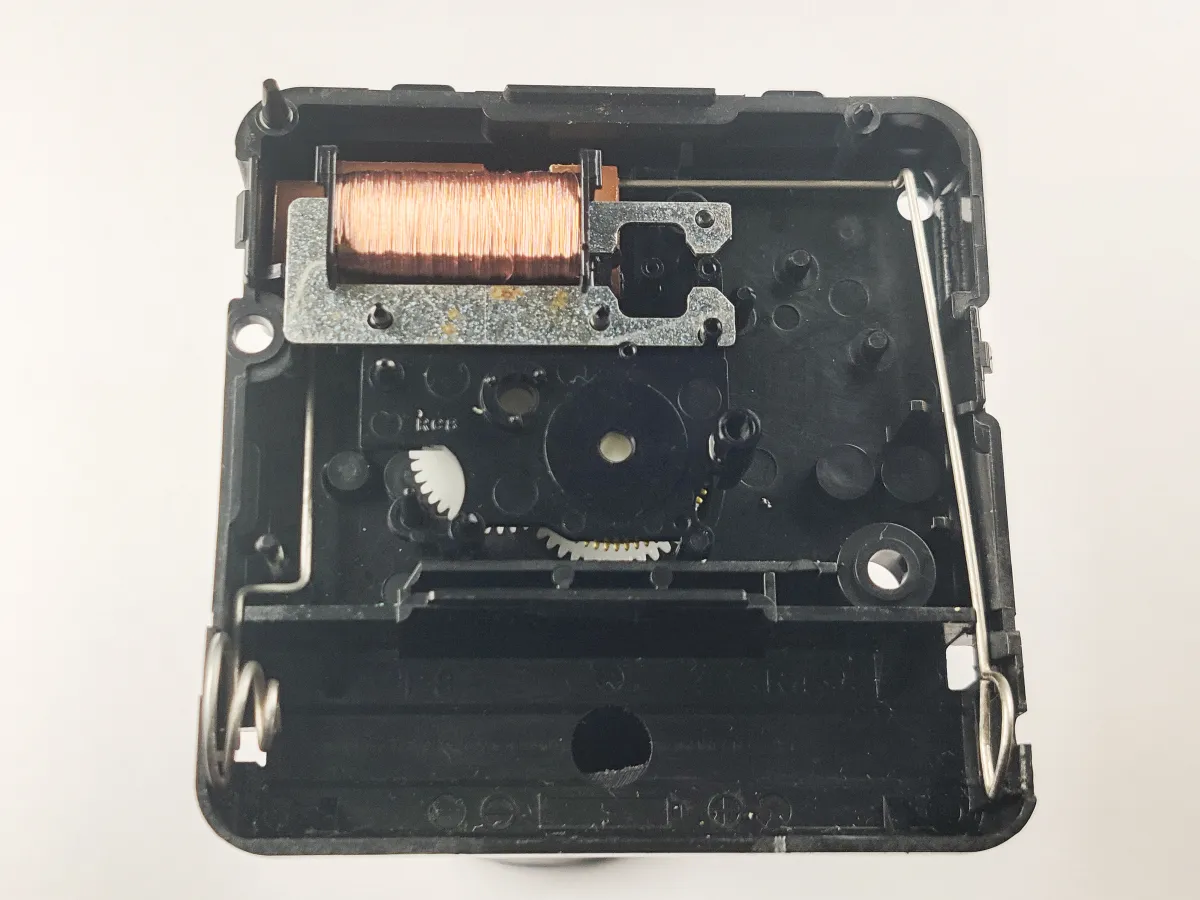

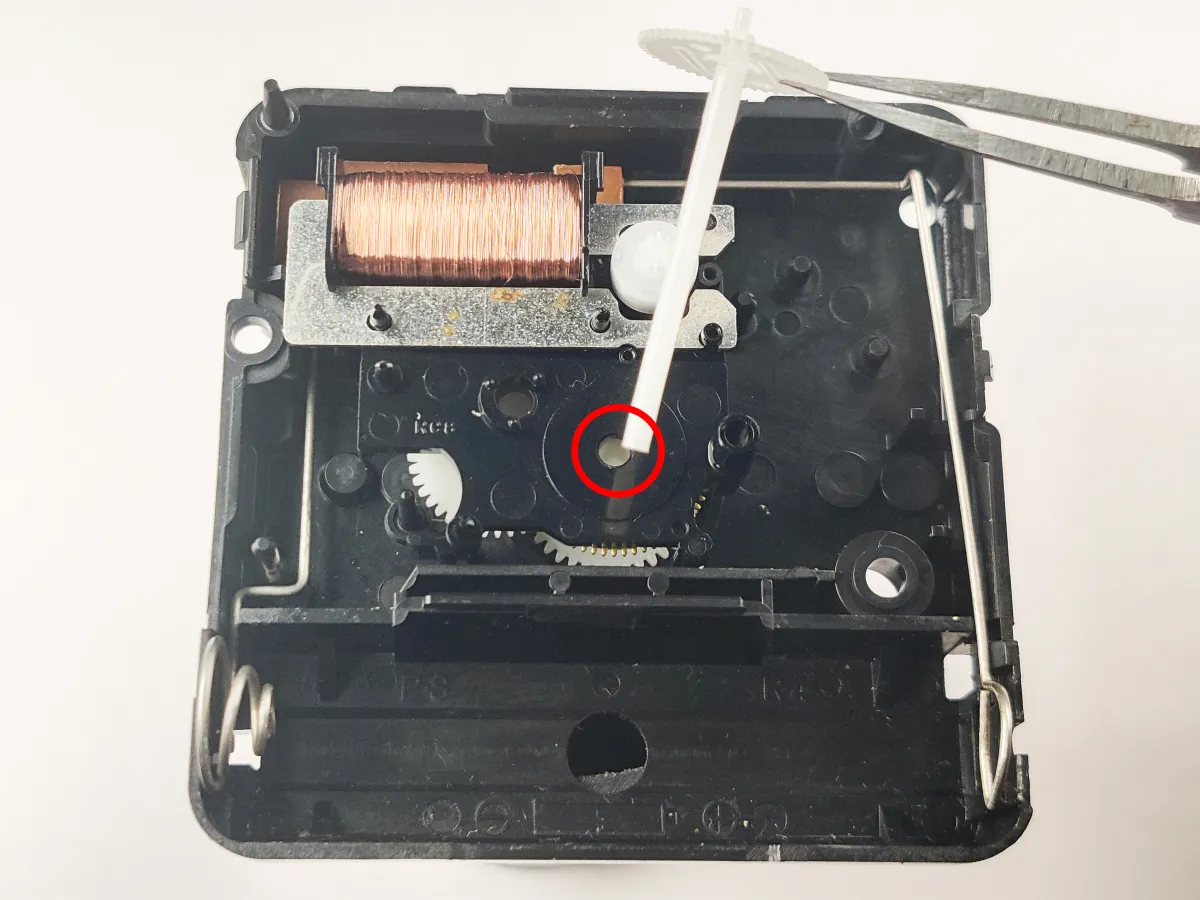

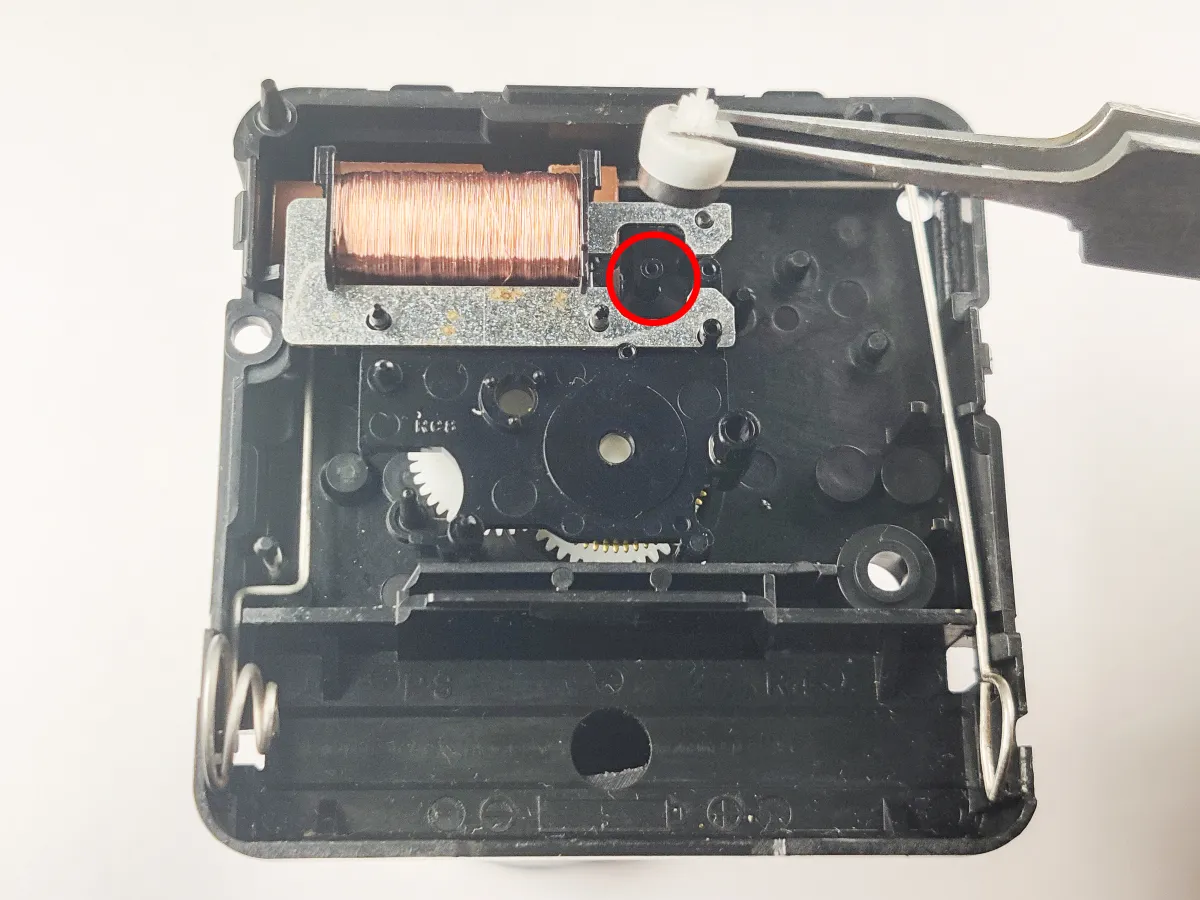

7. Устанавливаем ротор.

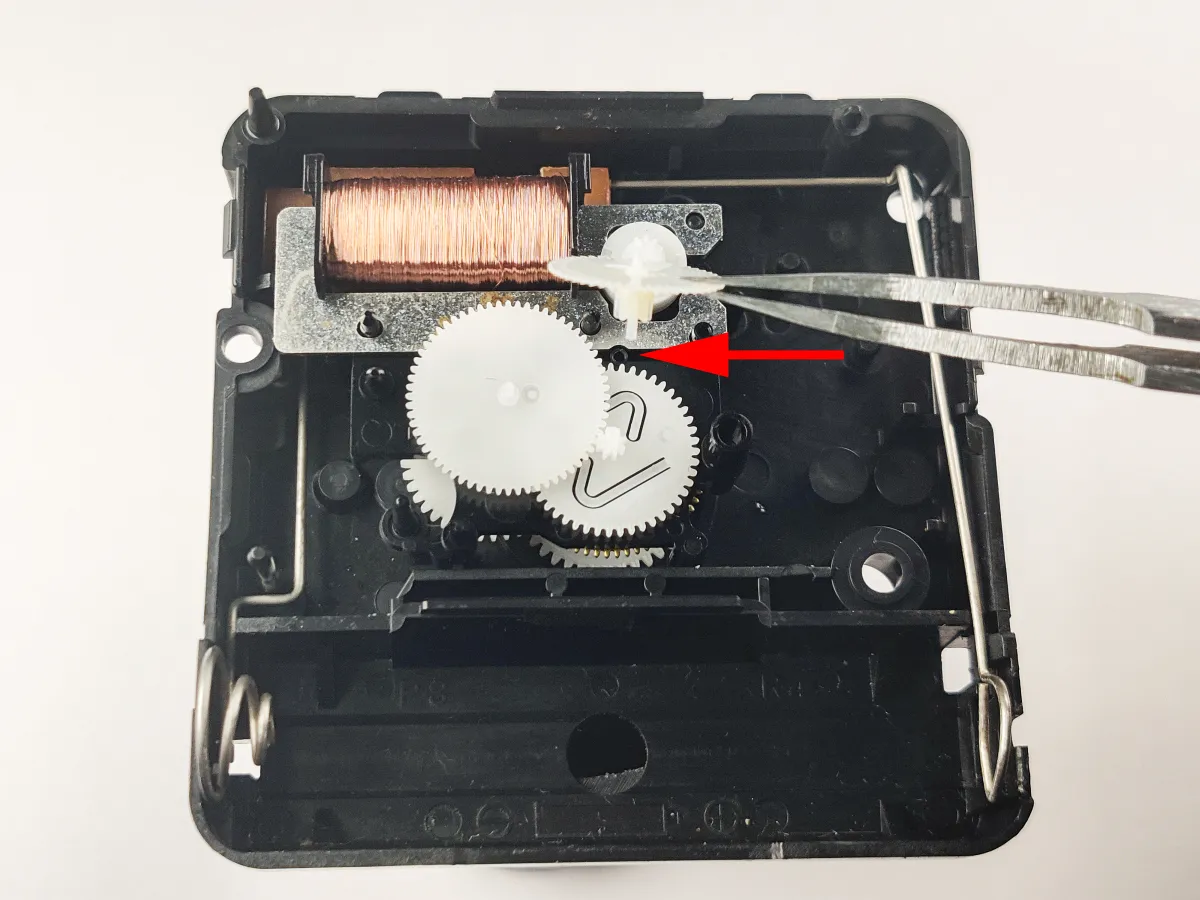

8. Далее устанавливаем секундное колесо.

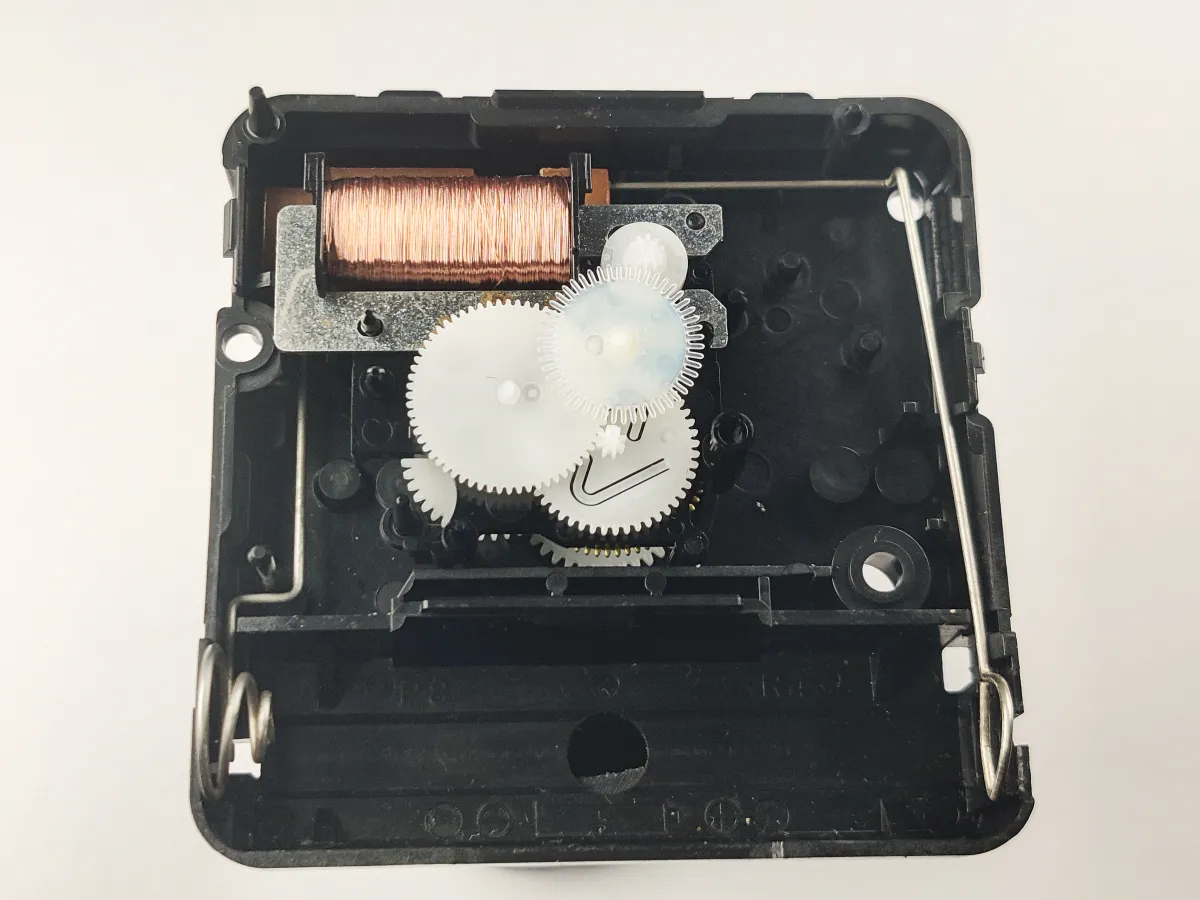

9. Затем устанавливаем передаточное колесо.

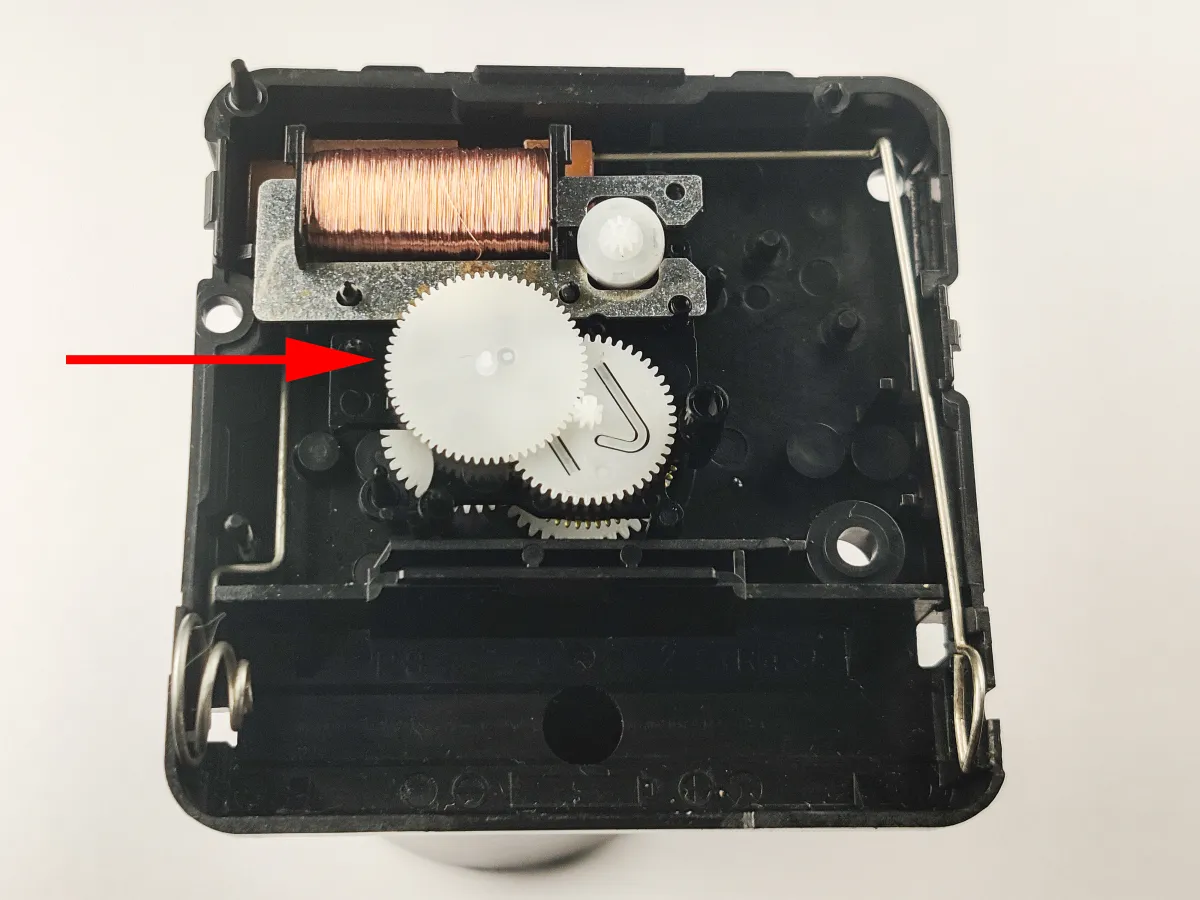

10. После этого - первое колесо.

11. По большому счёту - всё готово. На этом этапе можно поставить батарейку и проверить всё ли работает.

12. Если всё в порядке - устанавливаем крышку.
