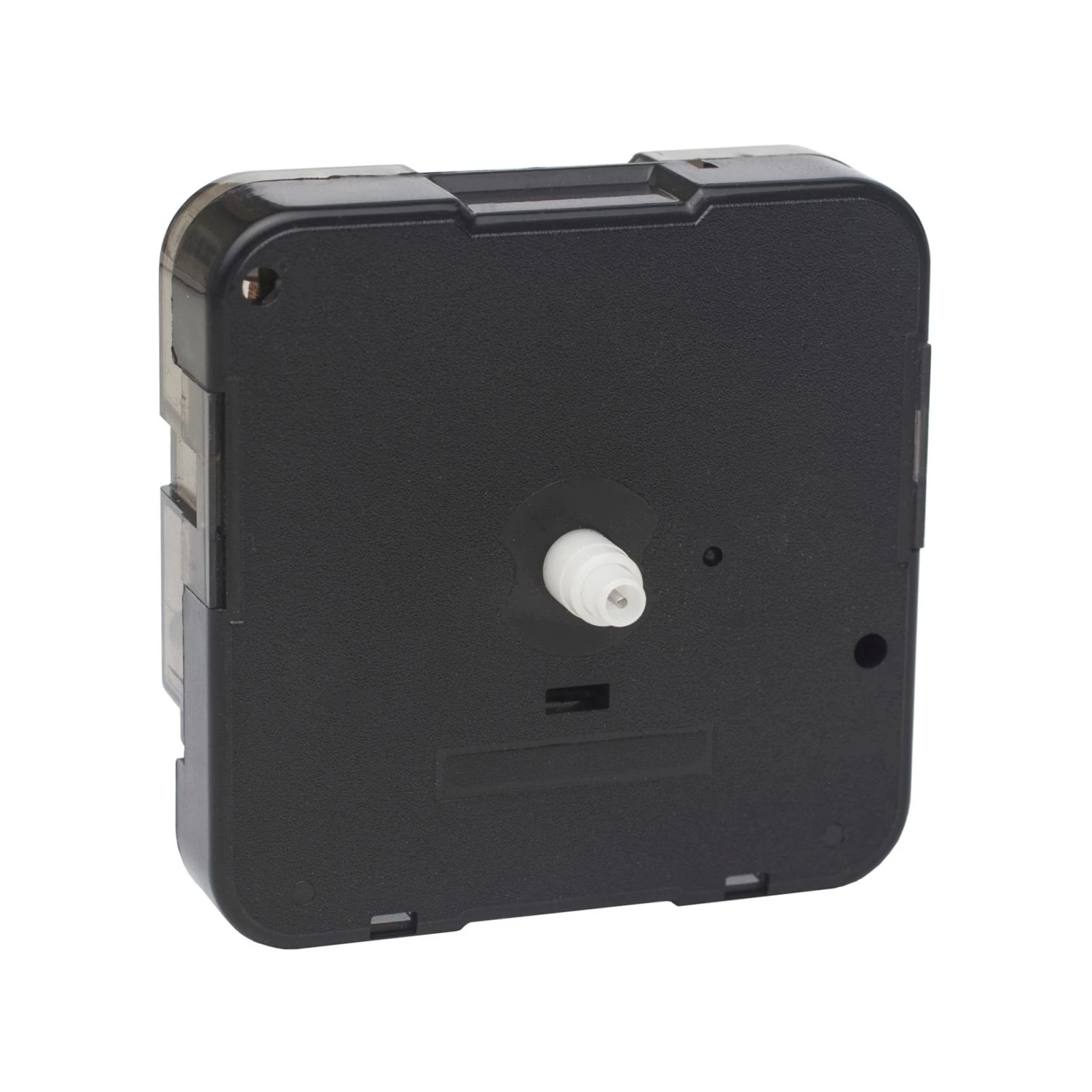

Кварцевый часовой механизм ETA 9 с плавным ходом и высотой оси стрелок 9мм и плавным ходом
Плавный - второй по популярности вид механизма. Здесь секундная стрелка совершает полный оборот за 360 импульсов и такое движение для нашего глаза выглядит плавным. Как правило они работают значительно тише дискретных механизмов, а иногда, совершенно бесшумно.
- Подходит для установки на циферблат толщиной до 2мм.
- Механизм не имеет резьбы для крепления гайкой, поэтому может быть зафиксирован на корпусе при помощи боковых защелок или клея.
- Стрелки, петли для подвешивания и прочие аксессуары можно приобрести отдельно.
- Недорогое решение для бюджетных изделий.
Основные
Высота оси стрелок
9мм
Толщина циферблата
до 2мм
Точность хода
+/-1 секунда в сутки
Токопотребление
250мкА
Срок службы батарейки
около 9 месяцев (LR6)
Крепление к циферблату
боковые фиксаторы/клей
Рабочее напряжение
1,2 - 1,7В
Диапазон рабочих температур
от -5С до +50С
Итак, для установки кварцевого часового механизма, с посадкой стрелок roundshaft, нам потребуется:
- Часовой механизм
- Петля для подвешивания (если нужна)
- Резиновая прокладка
- Центральная гайка

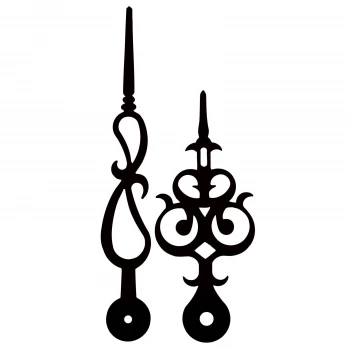

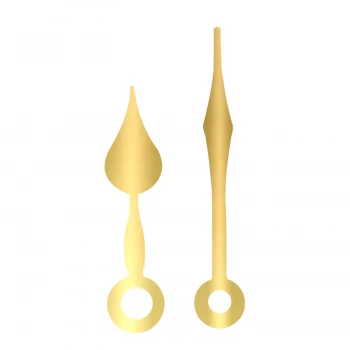

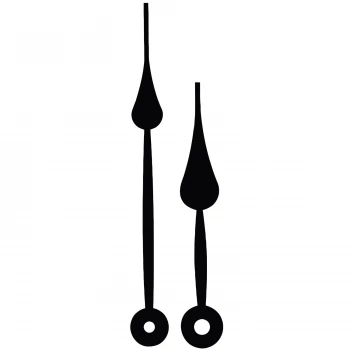

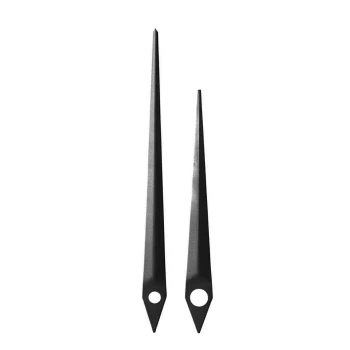

- Набор стрелок (часовая, минутная и, если надо, секундная)
- Корпус/циферблат
- Сперва необходимо определиться, нужна ли Вам петля для подвешивания на механизме или нет. Если часы тяжелые (более 3кг) или если у Вас толстый корпус и Вам придется "утапливать"в нем механизм, то в этом случае лучше сделать подвес непосредственно на корпусе. Во всех остальных случаях можно воспользоваться петлей для подвешивания - просто накиньте её на выступ вокруг оси стрелок, чтобы изогнутая часть петли огибала механизм сверху.
- Следующим шагом надеваем на ось резиновую прокладку.
- После этого вставляем механизм в корпус/нанизываем циферблат на ось стрелок.
- Далее надеваем на ось металлическую шайбу.
- Затем накручиваем центральную гайку и фиксируем механизм на основании/циферблате.

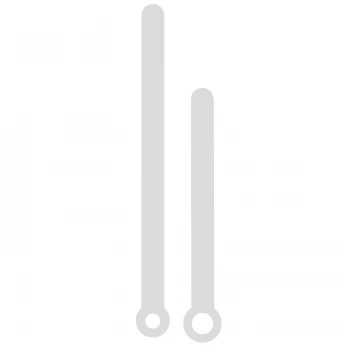

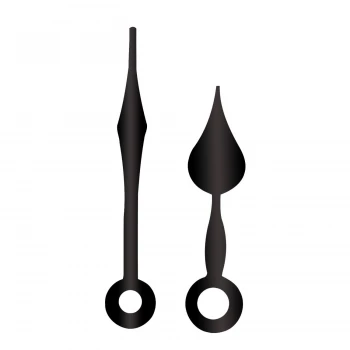

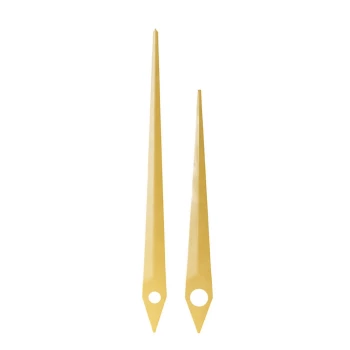

- Далее приступаем к установке стрелок. Сперва часовая.
- Затем минутная. Стрелки можно устанавливать на произвольных значениях - потом просто вручную сведёте их на 12 часах.

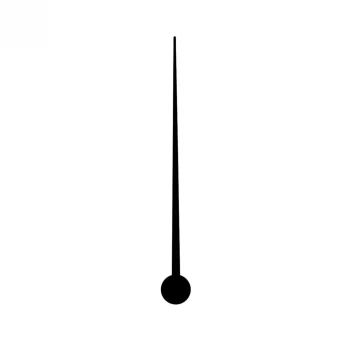

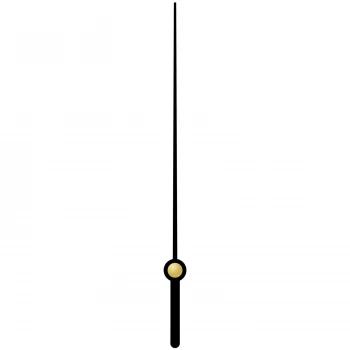

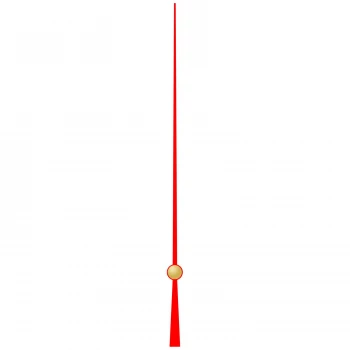

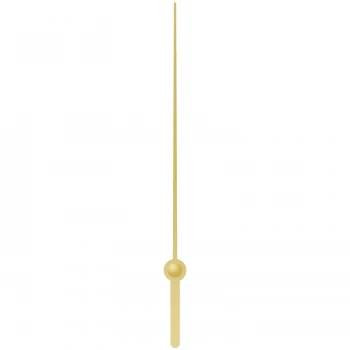

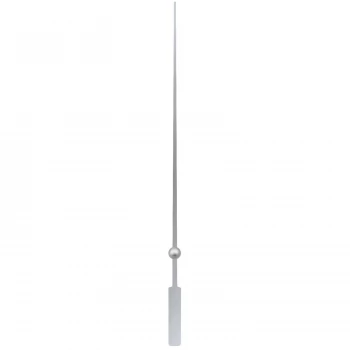

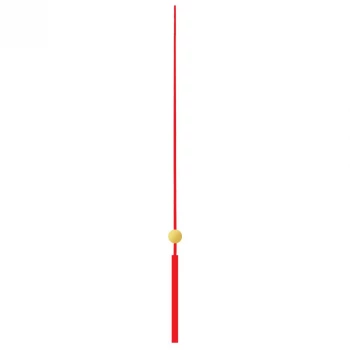

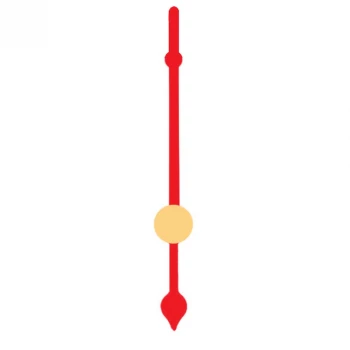

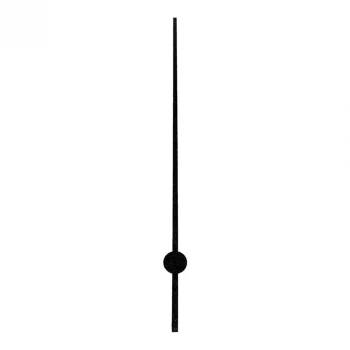

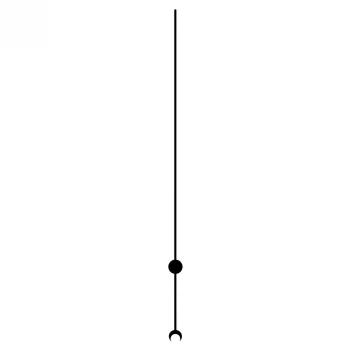

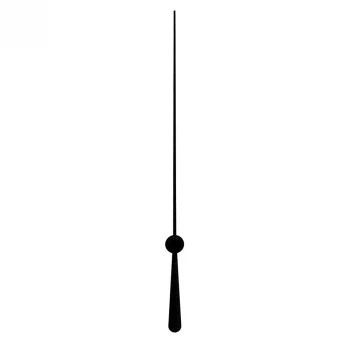

- После этого устанавливаем секундную стрелку - просто насадив её на секундную ось. Всё, сборка закончена.
